目前市场上直流接地故障定位仪分为固定式和便携式两种。
固定式故障原理：当接地发生时，信号发生器产生交流检测信号（频率几赫兹至几十赫兹）利用CT小电流互感器原理采样检测，有接地支路，则有对应的频率交流信号输出，接地电阻越小则相应输出幅度越大。还有一种是以霍尔原理做成的直流接地检测，无法满足两端等阻值接地的测量。
固定式有两个先天性的缺陷。一是只能查找发生接地分支故障定位到有具体哪条线及哪个位置；二是分布电容对交流信号有吸收和旁路作用，因此检测含有分布电容的线路经常会发生误测现象。

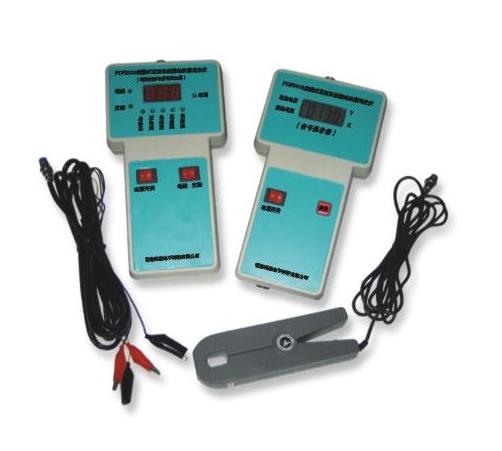

便携式工作原理有两大类：一类交流检测、采用相位自动锁相、微电脑滤波算法及抗干扰运算处理的模糊识别技术，对分布电容等干扰能有效抑制，具有高精度、高准确性的特点。PDF-2006系列正是基于此项技术的系列产品，性能处于国内领先水平。它能有效地解决接地故障的多样性及复杂性。例如两端等阻值接地、直接接地、间接接地、非金属接地、多点接地、环路接地，有效检测动态接地及静态接地。使用该系列产品能有效检测地检测，产品适应性强，准确性高。
主要特点：
1. 110V、220V、48V直流系统共享一套直流系统接地故障定位仪。
2. 可以完全排除直流故障，准确将故障锁定在最小范围内。
3. 可准确处理正负平衡电阻接地。
4. 信号频率稳定度：±0.02HZ
5. 采用大、中、小三种电流钳，满足不同现场的需要。
6. 能适应交、直流串电引起的接地，环网供电接地，二级管隔离供电接地，高阻接地。
7..　外形小巧，携带方便。
8.　采用超低频信号注入和不平衡电桥完美结合。
技术参数：
1. 适应温度：﹣10℃～﹢50℃。
2. 母线检测与信号发生器部分的工作电压取自直流系统，直流母线电压范围：220VDC、110VDC。
3. 母线检测与信号接收器直接由母线供电，工作电压为100V～260V，信号接收器采用内部电池供电，工作电压为9V～13V。
4. 信号发生器输出信号电压与频率：电压为5VP-P,频率为0-2.5HZ
5. 接地电阻处理精度：误差≤10％
6. 功耗：总功率小于10W
7. 重量：1.5kg
8. 接地电阻检测范围0～60千瓦
