变频串联谐振成套试验装置广泛应用于电力、冶金、石油、化工等行业，不仅可对各种规格的XLPE等电力电缆、GIS、断路器、套管进行交流耐压试验，通过一定的频率限制，还可检测大型发电机组、电力变压器、互感器等电气设备的耐压水平。

其特点：智能化、小型化、携带方便、操作简单、安全可靠。

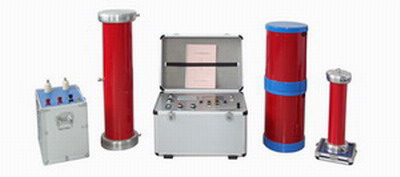

成套试验装置的构成

变频调压电源   既可改变其输出的频率，又可改变其输出的电压

激励变压器   起电磁耦合及电压变换的作用，并按自身的变比来提升电压

电  抗  器   与被试品串联，构成LC串联谐振电路

分  压  器   用来测量被试品上的电压，同时作为采样信号反馈给变频调压电源

补偿电容器   用来补偿小电容试品，使谐振频率达到规定范围

主要特点

☆体积小、重量轻、操作方便

☆蓝屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

☆能灵活整定试验电压、调频范围、加压时间、保护电流

☆试验结果能计算出被试品电容

☆具有计算机通讯接口，可以和计算机进行通讯和试验数据管理

☆有实时时间显示,能存储200组试验数据

☆分辨率高：频率分辨率为0.01Hz

☆安全可靠性高。装置具有过电流、过电压、IPM及放电保护功能，可有效保护人身及设备安全。

☆试验结果可打印

主要技术参数及特点

SD-2000系列变频串联谐振成套装置采用16位精细调频、调压软件、10KHz载波频率、SPWM技术和进口原装IPM整体模块等配件，由变频调压电源、激励变压器、高压电抗器、高精度电容分压器和补偿电容器组成。

主要技术参数：

环境温度：－25～50℃

工作湿度：≤90%

海    拔: ≤2000M

电    源: AC 220V  单相50Hz  （10KW以上AC 380V三相四线 ，50Hz）

频率调节范围：30～300 Hz（可根据用户要求放宽）

系统测量精度：0.5级

频率调节分辨率：0.1 Hz

不稳定度: ≤0.05%

输出波形: 正弦波

波形畸变率：≤0.5%

噪    声: ≤60dB

电抗器Q值:　30～200
