1.应用行业: 高频开关电源,感应加热电源,逆变焊机电源, 电池动力车。 用于平滑整流桥输出的低频电压,以及来自逆变 线路产生的高频纹波 2。可替代电解电容使用。 |
技术参数: | |||||||||
额定电压: 500VDC〜2000VDC | ||||||||||
容量范围:1uF-500UF | ||||||||||
容量误差:± 5% ± 10% | ||||||||||
工作温度:-40℃〜85℃ | ||||||||||
电容器特点 | 耐电压: 1.5Ur(区)的测试条件10秒,t25 ± 5℃,1分钟 | |||||||||
参考标准:IEC60171 - 60068,GB17702.1 | ||||||||||
·无感型结构 | 应用中需要高电压,高有效值电流,有过压,反向 | |||||||||
·电容器干式结构技术 | 电压,高峰值电流,同时还有长寿命的要求, | |||||||||
·介质材料:聚丙烯(PP)膜 | 那选择金属化膜电容,可以替代电解电容。 | |||||||||
·较低的等效串联电阻 | 金属化膜电容具有的许多优势,使膜电容替代电解 | |||||||||
·较低的等效串联电感 | 电容成为了工业和机车功率变换市场的趋势。 | |||||||||
·较高的纹波电流承受能力 | 注意:替代电解电容不是简单的“微法对微法” | |||||||||

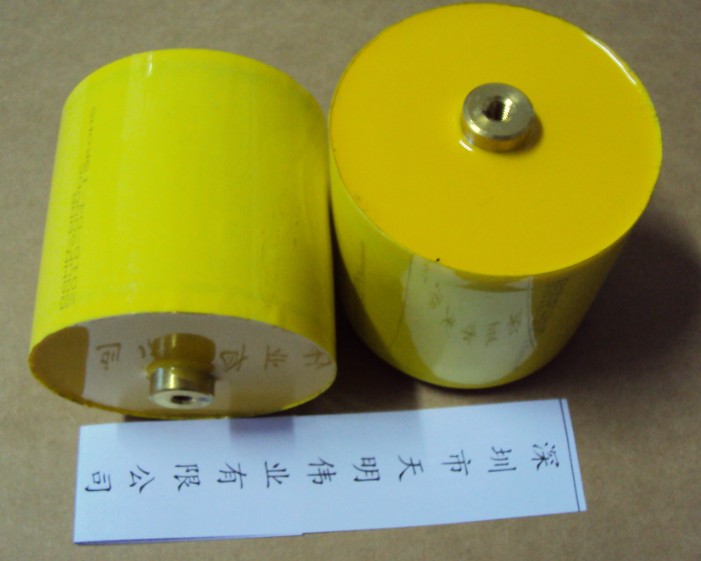

·塑料外壳结构,底部带固定孔安装 | 的替代,而是功能上的替代 | |||||||||
·密封用阻燃环气树脂填充 | ||||||||||
·引出端:铜螺杆端子(M8,M10) |
