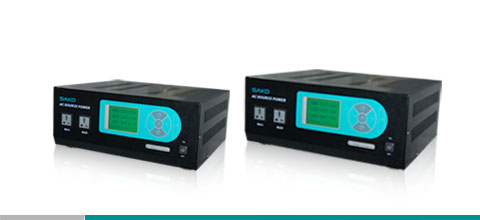

变频电源(AC POWER SOURCE)是将市电通过功率变换电路转变为所需要的电压和频率的一种精密电源。三科数字变频电源采用TI高速数字信号处理器(DSP),将控制可控硅的堑波角,减少对电网侧的谐波干扰,将三相或单相市电堑波整流成为相对稳压的直流电压,向后一级逆变输出提供直流电能。单相采用SPWM算法、三相采用SVPWM算法,经过电压、电流双闭环PID算法完成正弦交流电压输出,提高输出电压、频率精度,降低波形失真率。数字化的变频电源,采用先进的硬件与软件技术,完全超越传统的变频电源。
由于世界各国电网指标不统一,生产出口产品都需要模拟不同国家的电网状况,需要对各种出口电器产品进行电压及频率的测试,相关行业需要变频电源能提供世界各国标准电网电压及频率,输出电压。然而国内现有的变频电源技术比较落后,采用模拟、离散器件拓朴,故障率高,智能化低,成本高,输出频率不稳定,频率预定调节不准确,操作不方便等缺点。三科数字变频电源采用输出电压、频率无级数字可调,大屏幕菜单显示系统运行参数,正弦波电压波形稳定纯净,是家电制造业、电机、电子制造业、IT产业、电脑设备、实验室等单位的产品测试及研发最佳交流电源。变频电源不但是研发和实验室,计量室的最佳电源,也是EM/EMC/安规测试的标准电源。
变频电源技术特点:
①采用TI数字信号处理(DSP),SVPWM、PID核心算法,打造高档数字化变频电源。
②大屏幕液晶(LCD)显示,字符、图片显示信息通过PC动态加载,显示信息丰富。
③频率与电压飞梭调节,操控更加方便快捷直观。
④运行状态可动态记忆保存7组数据,变频电源启动运行更加智能。
⑤采用可控硅堑波整流预稳压,市电适应范围更宽。
⑥功能性操作菜单,操作简便直观,功能强大。
⑦大容量的操作日志及故障记录,为系统维护、分析提供准确的数据。
⑧英语、国语真人语音提示,使EPS系统更加智能化,提示信息准确可靠。
⑨完善、精制的PC机设置、专用检测程序,使变频电源系统更加智能化。
⑩独立的知识产权:变频电源主控板、控制电路、下位控制软件、核心算法、PC软件、硬件控制软件、PC联机测试、调置、调试程序具有完全独立的知识产权。为销售、生产提供可靠的技术保证。
变频电源性能及参数:
◇效率高:本电源采用TI数字信号处理(DSP)、西门子IGBT及专业的IGBT驱动板,整流采用PFC,整机效率达85%以上。
◇反应快速:采用SVPWM、PID核心算法,对100%除载/加载,稳压反应时间在1ms以内。
◇失真率小:波形纯正,频率高稳定,不产生干扰磁波(EMI、EMC)。
◇超载能力强:瞬间电流能承受额定电流的300%。
◇适应性强:由于采用全桥变换,具有负载适应性强、效率高,稳定度佳。不管是纯阻性,容性,电感性或非线性负载均可长期正常使用。
◇操作简便、体积小、重量轻的特点。
◇无级调节:电压和频率采用飞梭调节,频率调节范围是(43~300Hz)。
◇频率稳定度:0.001Hz
◇相位差:120°±0.5°
◇具备过压、过流、过载、短路、过温等保护和报警。
◇运行方式:连续工作
◇冷却装置:智能强制风扇冷却
◇工作温度:-10—45 ℃
◇工作噪音:小于40dB
◇工作湿度 0-90% ( 非凝结状态 )
◇海拔高度 1500M
◇波峰因素比(CREST FACTOR RATIO)高于3:1
◇输出电压:单相相电压 低档位:0-150V (110V) 高档位:0-300V(220V)
三相线电压 低档位:0-260V (110V) 高档位:0-520V(220V)
◇额定容量:1KVA,3KVA,5KVA,10KVA,20KVA,50KVA,100KVA
