概述：

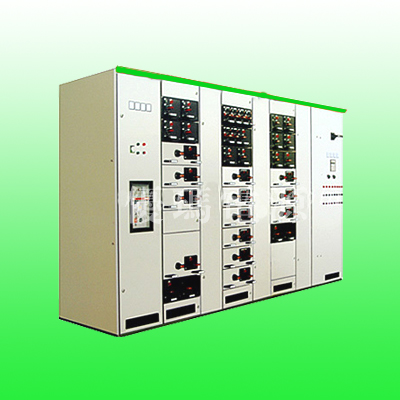

GCK型抽出式低压开关柜，为我公司自行设计最早推向市场的抽屉式低压开关柜。在使用过程逐渐的融入各个制造厂设计特点，局部结构略有不同，但总的结构性能不变。
主框架材质为冷轧钢板，也可按需方要求采用敷铝锌板或其他材质。
GCK型抽出式低压开关柜，按GCK型方案内容组成各种功能的结构柜体，用户依据一次系统图进行组合。
主框架材质为冷轧钢板，也可按需方要求采用敷铝锌板或其他材质。
GCK型抽出式低压开关柜，按GCK型方案内容组成各种功能的结构柜体，用户依据一次系统图进行组合。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化厂系统等自动化车程度高，要求与计算机接口的场所，作为三相交流频率为50（60Hz）、额定工作电压为380V（400）、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。本产品符合IEC439-1，GB7251,ZBK36001专业标准。
外型尺寸
|
高度（mm） |
宽度（mm） |
深度（mm） |
|
2200
安装抽屉
空间高度
为1800 |
600 |
800
1000 |
|
800 | ||
|
1000 |
GCK抽屉规格
|
抽屉单元 |
高速（mm） |
宽度(mm) |
在抽屉柜内最多可组装单元抽屉高度为160MM时 |
|
8E/4 |
200 |
150 | |
|
8E/2 |
200 |
300 |
1/2单元抽屉22只 1单元抽屉11只 |
|
8E |
400 |
600 |
单元抽屉高度为200时 |
|
16E |
400 |
600 |
1/4单元抽屉36只 1/2单元抽屉18只 1单元抽屉9只 |
|
24E |
600 |
600 |
按此组合，但160mm高度与200mm高度抽屉不能混装抽屉最大允许电流为400A |
