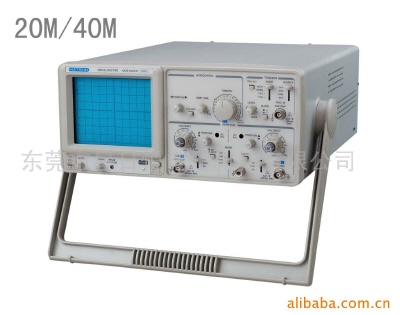

通道数 2 显示模式 CRT
最大输入 300V(DC+ACp-p)(V) 量程 0.2us-0.5s/div(×10MAG;20ns)(V/div)
电源电压 230(V) 外形尺寸 310W×150H×455D(mm)
重量 8(kg) 装箱数 1
*低价位*
性能指标
内置6位频率计,LED 显示
示波管CRT
屏幕尺寸: 104×84mm2
加速电压2KV/12KV
垂直系统
灵敏度: 5mV-5V/div
频率带宽 DC-20MHz/40MHz
上升时间 17.5ns/8.5ns
输入阻抗 1MΩ//30PF
最大输入电压 300V(DC+ACp-p)
输入藕合 AC,GND,DC
工作方式 CH1,CH2,ADD,ALT,CHOP
水平系统
灵敏度 0.2us-0.5s/div(×10MAG;20ns)
精度 ±3%(×10;±5%)
触发
扫描方式: Auto/Norm
触发 CH1,CH2,LINE,EXT
EXT输入阻抗 1MΩ//30PF
X-Y
X轴灵敏度 5mV-5V/div
X轴精度 ±5%
X轴频带 DC-1MHz
Y轴Y 5mV~5V/div
相位差 3 Or less(DC-50KHz)
校准信号
电平 2V(±2%)
频率 1KHz±1.5%
电源 Power
电压 110/220VAC: ±10%
频率 50/60Hz
功耗 35W
重量 :8kg
尺寸 310W×150H×455D(mm)
