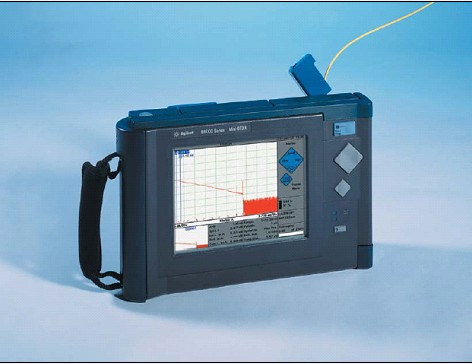

Agilent E6020B OTDR 是安捷伦一款全新的高性价比的光纤测试仪表。轻松完成光纤接入网络的安装与维护工作。非常适合光纤到户或短距离光纤链路安装维护工作。例如，企业网、无线基站链路等。 安捷伦 E6020B FTTx OTDR 产品已经通过 ISO9001 国际质量体系认证，并通过不断提高的质量控制来增进客户的满意度。
*产品特点
单键断点及反射故障位置测量
重量轻
彩色 LCD 显示屏，在阳光直射下依然可以看清
单模及多模选件
可见光故障定位器可让你快速解决光纤故障
*技术参数
水平参数：
  起始点： 0km ～ 200km
  距离范围： 0.1 km ～ 400 km
  读数分辨率： 0.1m
  最小采样间隔： 4cm
  折射率设置范围： 1.00000 ～ 2.00000
  长度单位： km 、 ft 或 miles
  数据采样点：最大 64000
垂直参数：
  垂直显示比例： 0.1 ～ 5dB/ 格
  读数分辨率： 0.001dB
  反射范围： –14dB ～ –60 dB
其它参数：
  可选脉冲宽度： 5ns （仅 E6020B-013 多模具备）、 10ns 、 30ns 、 100ns 、
      300ns 、 1μs 、 3μs 、和 10μs
  光纤断点门限值： 0.1 ～ 10dB （步长 0.1dB 连续可调）
  背向散射系数（分散系数）： 48.5dB (1310 nm) 、 51.5dB (1550 nm)
输出接口：
   FC/PC 、 DIN 47256 、 ST 、 SC 、 E2000 可选，用户可自行更换
文件系统：
  3.5” 软盘驱动器：操作温度 +5°C to +45°C ， 35% 到 80% 湿度（ +40°C ）
  存储卡： PCMCIA Type II ； 512 MB 可存储 16000 条曲线（ 16000 数据采样点）
  内部存储器： SRAM ， 2M ；可存储 140 条曲线（ 8000 数据采样点）
  轨迹格式：标准 Bellcore/Telcordia OTDR 轨迹格式
         GR 196, Revision 1.0
         GR 196, Revision 1.1
         SR-4731 Revision 2.0
  实时时间和日期显示
显示：
  彩色 VGA-LCD ： 18.3cm （ 7.2” ）
  显示点： 640 x 480
接口：
  RS232C ：最大传输速率 115200 bps
  标准串口
  键盘接口： PS2
通用参数：
  外形尺寸： 194mm×290mm×75mm （ 7.7”×11.4”×3.0” ）
  重量： <2.9kg （包括 OTDR 模块和电池）
内置应用：
  断点定位功能
  可见光故障查找功能
  光回波损耗
  两点损耗
  反射
  通过 / 失败测试
  轻松 OTDR
  OTDR 培训文档
  OTDR 助手
  自动多光纤测试
环境条件：
  操作温度： 0°C ～ +50°C
  储存温度： – 40°C ～ +60°C
  湿度： 95% RH （ 0°C ～ +40°C ，无冷凝）
电源：
  AC ： 100–240V ± 10% 50–60 Hz
  DC ： 16–24V
  电池： NiMH ，典型 5 小时连续操作时间；充电时间 <3 小时
  低电量指示
  电池充电状态指示
OTDR 测试模块技术参数
距离精度：
  偏移误差： ± 1m
  比例误差： ± 10
  采样误差： ± 0.5 采样间隔
损耗、反射精度：
  背向散射： ± 0.05dB (1dB 步长 ) ；典型值
  反射： ±2.0dB ；典型值
盲区：
  事件盲区： 3m （典型值）
  衰减盲区： 10m （ 850nm ， 1300nm ， 1310nm ）； 12m （ 1550nm ）
建议校准周期： 2 年
相关噪声发散： < 40dBA ；不连续
数据测试结果符合 ISO 7779 （ EN 27779 ）标准
安捷伦 E6007A 可见光故障查找子模块
光源类型： LD
中心波长： 635nm ± 10nm （可见红光）
输出功率：最大 0dBm ； 9μm 光纤典型值： –3dBm
检测范围：最大 5km
光接口输出：用户可自行更换的连接器接口
辅助功能：
  连续波和闪烁模式（ 1Hz ，更易被看到）
  单模和多模光纤均适用
通用参数：
  外形尺寸： 120mm×40mm×25mm （ 4.7” x 1.6” x 1.0” ）
  重量： <100g
  操作温度： 0°C to +40°C
  储存温度： –40°C to +60°C
  湿度： 95% RH （ 0°C to +40°C ，无冷凝）
*订货信息
  E6020B-011：1310nm ，单模 OTDR 模块，动态范围 30dB ；可见光子模块
  E6020B-012：1310nm/1550nm ，单模 OTDR 模块，动态范围 30dB/30dB；可见光子模块
  E6020B-013：1310nm/1550nm ，单模 OTDR 模块，动态范围 30dB/30dB；可见光子模块
  E6020B-014：850nm/1300nm ，多模 OTDR 模块， 18dB/23dB ，可见光子模块
  021 ：直连接头
  022 ：成角接头
说明：如无指定接头类型均按照直连接头发货,定购 022 (成角接头)选件请提前说明
标准附件：
  光接口连接器
       E6020B － 011： FC/PC 型连接器（ 81000FI ） SC 型连接器（ 81000KI ）
       E6020B － 012： FC/PC 型连接器（ 81000FI ） SC 型连接器（ 81000KI ）
       E6020B － 013： FC/PC 型连接器（ 81000FI ）SC 型连接器（ 81000KI ）; ST 型连接器（ 81000VI ）
  便携包
  电源线
  交流适配器
  用户手册
  随机光盘
  RS232 串口电缆
  NiMH 电池
可选附件：
  E6006A ：光功率计子模块
  E6080A ：备用 NiMH 电池
  E6081A ： Mini 键盘
  E6092A ： OTDR Toolkit III 软件
  81000HI ： E2000 型连接器
  81000SI ： DIN 47256 型连接器
  81000LI ： LC 型连接器
  81000MI ： MU 型连接器
  81000FI ： FC/PC 型连接器
  81000KI ： SC 型连接器
  81000VI ： ST 型连接器
