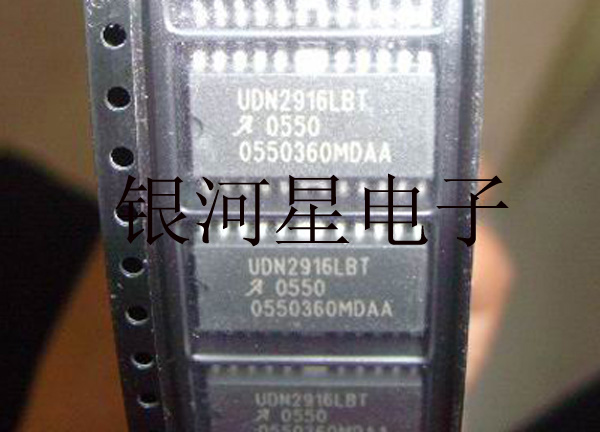

规格型号： UDN2916LBTR
类型： 税控打印机电机驱动芯片
封装： 24-lead SOIC
品牌： ALLEGRO
包装： 1000pcs/盘
产地：美国

【技术参数】 型号：UDN2916，A2919和L6219
双全桥PWM电机驱动器
双全桥电机驱动器是用来驱动一个两步进
电机双绕组或双向控制的两个直流电动机。
特性：750mA持续输出电流
45V持续输出电压
内部钳位二极管
内部PWM电流控制
低输出饱和电压
内部热关断电路


UDN2916LB是一款能够驱动双绕组双极步进电机的IC。适用的电机电源电压范围为10V-45V，逻辑电源电压不能超过7V；通过内部脉宽调制控制器（PWM）实现750mA的输出电流；同时还具有例如：内置1/3和2/3分割器，通过逻辑输入实现1-phase/2-phase/W1-2phase激励模式，内置过热和交叉电流保护功能，集成钳制二极管，内置防止低压误操作保护功能。如下图：



【产品说明】长期备有现货，原装环保
