山特UPS 3A3 120K
产品详情
| 3A3 UPS(15~120kVA) 技术参数 |
|
电源保护精英,山特 3A3 UPS |
|
引领科技潮流,推动电源革命 |
|
山特3A3 UPS是新型的三进三出UPS，采用全数化控制技术，集中了当今电力电子和自动控制领域最先进的技术成果，是UPS行业技术革命的一块里程碑。3A3 UPS的诞生给用电设备的供电方案带来了新的理念，使得用电设备的可用性得到突破性的提高。3A3 UPS采用抽屉式、高智能模块化设计，具有易插拔功能，不仅可以通过增减机柜内的模块来满足功率输出及可靠性要求，只要冗余允许还可以在线进行维护，实现零维修时间。3A3 UPS采用无线并联技术，降低了单点故障的概率，可靠性的设计臻于完美。3A3 UPS采用人性化的简易操作设计以及完备的远程监控功能，使用者可以简单明了地操作、管理UPS。3A3 UPS具备优异的电气性能，能为各种负载提供安全有效的电源保障。 |
| ·优异的电气性能 |
|
※输入谐波电流低： <5%
※输出电压精度高 ：<2%
※过载能力强 ：110～130%的负载可以过载10分钟，130～150%的负载可以过载1分钟
※充电电流大：4.5A（每个模块） ※支持变频模式 50Hz输入、60Hz输出 或 60Hz输入、50Hz输出 |
| ·全数字化控制 |
|
3A3 UPS模块采用TI公司目前最先进的DSP做为中央控制器，其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现，不仅可靠度和精确度大大提高，并且方便升级与维护。 |
| ·智能充电方式 |
|
3A3 UPS采用了先进的两段式三阶段充电方法，第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段脉动充电，可以均化电池特性并将电池完全充饱；第三阶段恒压维持，保证电量不损失。这样可以很好的兼顾快速充电与延长电池使用寿命的目标，为用户节省电池开销。 |
| ·业界最高的功率密度 |
|

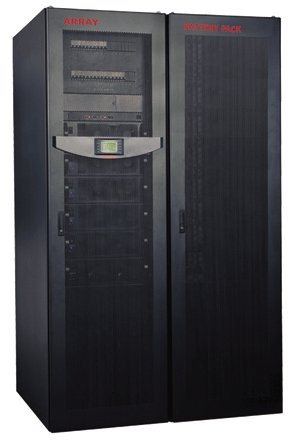

3A3 UPS一个UPS模块体积为440×700×131mm（3U），一个标准2米高的UPS机柜最多可以安装8个UPS模块，总容量达到120KVA，而且配电盘也含在其中，再配上与UPS机柜一般大小的电池柜，便可组成完整的UPS供电系统。由于UPS机柜和电池柜都采用标准机柜，与大多数机房的负载设备机柜一致，因此可以与负载并排放置而无需专用的UPS配电房，不仅美观而且能为客户最大限度地节省安装空间。 |
| ·N＋X无线并联冗余 |
|
采用先进的无线并联控制技术，相比于有线并联减少了单点故障点（稳态工作时即使并联通信线故障也能正常工作），更提高了可靠度。 |
| ·并机共用电池 |
|
3A3 UPS采用了双电池输入结构和先进的控制策略，并机系统完全共用同一组电池，大大节省了电池的开销。 |
| ·灵活的系统配置 |
|
3A3 UPS采用模块化设计及易插拔功能，由UPS模块、通讯模块、配电盘以及部分选装件再加上机柜组成。UPS模块及通讯模块可在线更换而不影响其它部分的正常工作，新加入的模块不需要任何校准动作就可以加入系统，扩容和维护都非常方便。用户可以根据需要选择不同的模块数构造15KVA至120KVA之间某一个容量合适的UPS系统，配置非常灵活。对于将来的设备扩容，只需再插入几个UPS模块，就可以轻松完成。如果用户首次装机时将开关与电力线留下裕量，以后当负载量的增加时只要再购买UPS模块就可以将UPS的容量扩充，完全避免了传统UPS首次设备投资过大的缺点，真正做到了“边成长边投资”，为用户节省了宝贵的资金。 |
| · 最优化的供电系统拓扑 |
|
3A3 UPS融合集中式与分散式供电拓扑的优点，从设计上引入了区域供电的理念。如果在一个大的数据机房内分开几个区域，每个区域配置一套或两套（冗余备份）3A3 UPS供电系统，直接放置于该区域负载旁边，通过机柜上的配电盘进行供电。这样，每个区域内是集中供电、集中管理，而区域间是独立开的分散供电，布线也是独立的。3A3 UPS这种供电方式具备分散式的“配置灵活、允许逐步投资，不容易产生大面积瘫痪”的优点，也具备集中式的“易于管理”的优点。 |
| ·人性化的操作介面及完善的电源管理软件 |
|
并机系统采用大屏幕中文LCD作为操作介面，操作和信息读取一目了然。搭配最新版的监控软件WINPOWER2003，电源管理变得更加容易。如果选配WEBPOWER、SNMP卡，更能实现远程监控。 |
| ·极高的系统可用性 |
|
如果UPS在冗余两个UPS模组以上，UPS的可用性可达99.999%以上，MTBF（平均无故障时间）长达1500万小时以上。 |
| ·最少的停机检修时间 |
|
如果故障的UPS模块数少于等于冗余的UPS模块数，可以在不影响其它模块工作的情况下在线更换故障的UPS模块，这种情况下停机检修时间为零；如果故障的UPS模块数大于冗余的UPS模块数，由于是采用更换UPS模块的方式进行维护，所以停机检修时间不会超过5分钟。 |
| 3A3 UPS 技术参数 |
|
容 量 |
15~120KVA |
|
输 入 |
接 线 |
3Φ4W + G（三相四线 + 接地） |
|
电 压 |
（204~520）VAC （三相/线电压） |
|
频 率 |
40~70Hz |
|
功率因数 |
≥0.99 |
|
旁路电压范围 |
380×（1±15%）VAC |
|
输 出 |
接 线 |
3Φ4W + G |
|
电 压 |
380×（1±2％）VAC |
|
功率因数 |
0.8 |
|
频 率 |
与输入同步（市电模式），当市电频率超出±8%时，输出频率50×(1±0.5%)Hz |
|
50(1±0.5%)Hz（电池模式 ） |
|
过载容量 |
110%＜负载≤130% 10分钟后跳旁路；
130%＜负载≤150% 1分钟后跳旁路；
150%＜负载 0.5秒后跳旁路 |
|
外接电池标称电压 |
± 240VDC（每组40颗 电池串联，中间引出一根中线） |
|
模块功率/块 |
15KVA |
|
输出功率 |
15KVA × 模块数 |
|
可否接发电机 |
是 |
|
通讯界面 |
RS232、RS485、Intelligent Slot （智能卡插槽） |
|
噪 声 |
<62dB |
|
工作环境 |
环境温度 |
0℃~40℃ |
|
环境湿度 |
20%~90% |
|
储藏温度 |
-25℃~55℃ |
|
重 量
（净重）Kg |
3A3 UPS模块 |
35 |
|
3A3 UPS机柜 |
250 |
|
外观尺寸（W×D×H）
(mm×mm×mm) |
3A3 UPS模块 |
440×700×131 |
|
3A3 UPS机柜 |
600×1000×2000 | |
