开关电源S-201-12,S-201-24

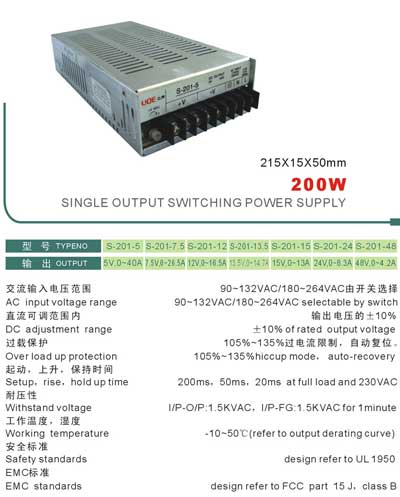

点击查看原图
公司名称:杭州藤野电子商行
所属类别:电源产品分类>>开关电源(AC/DC)
电子信箱:qq269170167@sohu.com
联系电话:0571-89902053
联 系 人:郑周
更新时间:2008-1-14 15:18:11

产品详情

    开关电源(单组电压输出)S-201-5(输出电压5V,40A);S-201-12(输出电压12V,16.8A);S-201-24(输出电压24V,8.5A)。
    开关电源:开放式开关型稳压电源,S-XX-XX,D-XX-XX,T-XX-XX。单组电压输出,双组电压输出,三组电压输出。主要输出电压为5V,12V,24V,48V。主要用于电控机械设备,显示屏,LED灯,安防监控系统等。
    杭州电子市场立得电子商行是乐清市立得电子有限公司于2005在杭州电子市场成立的门市部,为更好的直接面对客户,做到更优良的销售服务和售后服务。“以客户为中心,产品质量为核心,信誉、服务至上”为立得电子永远不变的经营宗旨,竭诚欢迎各界广大新、老客户来人、来函洽谈,光临指导!我们将会为您提供最先进最优质的产品、最平的价格、最完善的服务!

性能型号 S-201-5 S-201-12 S-201-15 S-201-24
直流输出电压 5V 12V 15V 24V
输出电压容差(注2) ±2% ±1% ±1% ±1%
额定输出电流 40A 16.5A 13A 8.3A
输出电流范围 0-40A 0-16.5A 0-13A 0-8.3A
纹波及噪音(注3) 150mVp-p 150mVp-p 150mVp-p 150mVp-p
进线稳定度(注4) ±0.5% ±0.3% ±0.3% ±0.2%
负载稳定度(注5) ±1% ±0.3% ±0.3% ±0.2%
直流输出功率 200W 198W 198W 199.2W
效率 74% 80% 81% 83%
直流电压可调范围 4.5-5.6V 10-13.2V 13.5-18V 20-26.4V
输入电压范围 90~132VAC/180~264VAC BY SWITCH 47~63Hz;255~370VDC
输入电流 4.5A/115V 2.5A/230V
冲击电流 25A/115V 50A/230V
漏电流 <3.5mA/240VAC
过载保护 105%~135% TYPE:PULSING HICCUP SHUTDOWN RESET:AUTO RECOVERY
电过压保护
5.75-6.75V 9.4-10.9V 13.8-16.2V 15.5-18.2V 18-21V 27.6-32.4V 33.7-39.2V 57.6-67.2V
高温保护 RTH3=90℃ OUTPUT SHUTDOWN
温度系数 ±0.03%/℃(0~50℃)
启动、上升、保持时间 200ms,100ms,20ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性 输入输出间:1.5KVAC 输入与外壳:1.5KVAC 输出与外壳:0.5KVAC
隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度 -10℃~+50℃(参考输出特性图),20%~90%RH
存储温度、湿度 -20℃~+85℃,10%~95%RH
外形尺寸 215*115*50mm CASE:912
重量 0.9Kgs
安全标准 设计交付UL1950
EMC标准 设计表示FCC部分15等级A
注:1.以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH 温度。
    2.容差:包括设定容差,线路稳定度,负载稳定度(注5)。
    3.纹波测试:20MHz用"A12"双胶线,终端用0.1μF&47μF电容器短路。
    4.进线电压稳定度测试:满负载时进线最低电压到最高电压。
    5.负载稳定度测试:负载从0%到100%。
    6.C3,4必须拆除。
