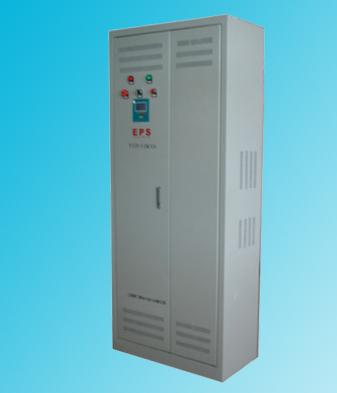

单相eps消防应急电源
产品详情
|
单相应急电源 |
|
| |
|
|
产品概述 |
|
|
1、产品用途：CNYJ/D单相应急电源是一种安装在建筑物内的备用电源装置。当建筑物发生火灾、事故或其他紧急情况导致市电断电时，应急电源可以为消防标志灯、照明灯和其他重要负载提供第二路应急供电。随着建筑消防水平的提高，特别是高层建筑的增加，集中供电型应急电源己成为建筑物必备的消防设施。
2、安装形式：落地式、分体式、内嵌式、壁挂式。
3、备用时间：90分钟，国标型(可按设计要求配置备用时间)。 |
|
|
规格范围 |
|
|
规格范围 |
0.5~15KVA |
|
单相输入 |
200V/AC |
落地式、分体式、壁挂式、内嵌式 |
0.5KVA |
|
落地式、分体式 |
1~15KVA | |
|
|
型号说明 |
|
1、应急供电一当市电中断或电压超出规定范围时自动提供220V/50HZ正弦波交流或直流应急供电，保证后接消防灯具和其他重要负载的正常工作。
2、高性能一采用SPWM高频逆变技术，供电质量高，适应各种负载。
3、高可靠一采用先进技术和冗余设计，有CPU控制，并选用优质元器件精心制造，性能稳定，可靠性高。
4、保护完善一具有优良的输出过载保护、短路保护、电池反接保护、过放电保护等完善保护功能，抗误用能力强。
5、界面友好一LCD显示工作状态、市电电压、输出电压，电池电压、电流、频率、负载率、故障等信息清晰明了；并且有声光故障报警、指示故障和故障消声等功能
6、操作简单一自动化程度高，操作方便。
7、充电能力强一机内装有自控充电技术的大电流充电器，充电速度快，浮充电压稳定，并可外接电池延长供电时间。
8、结构简洁一机内功能部件采用模块化设计，结构简洁，维护方便。
9、智能电池管理一选用免维护电池和智能电池监测管理系统，加强电池监测，延长电池寿命和利用率。 |
|
|
产品原理图 |
|
 |
|
|
技术参数 |
|
|
型号 |
CNYJ/D |
|
额定容量 |
0.5-15KVA |
|
市电输入 |
相数 |
单相(L--N+PE) |
|
电压 |
220V±10% |
|
频率 |
50Hz±5% |
|
应急输出 |
电压 |
220V/AC±15% |
|
波形 |
正弦波 |
|
波形失真 |
THD≤3%(0-100%线性负载时) |
|
逆变效率 |
≥90% |
|
过载能力 |
≤120%额定电流正常工作
>120%额定电流，正常输出约5秒后停止输出
>120%额定电流或负载短路，限流输出约1秒后停止输出 |
|
蓄电池 |
类型 |
密封免维护铅酸蓄电池 |
|
额定电压 |
48V 192V |
|
备用时间 |
90分钟(可按设计要求配置) |
|
充电时间 |
20小时内可充满 |
|
转换时间 |
≤5s |
|
保护 |
应急状态过载保护，输出短路保护；电池反接保护；电池欠压保护等 |
|
报警 |
电池欠压、电池连接故障、充电器故障、持续过载、逆变器故障等 |
|
环境温度 |
-24℃-40℃ |
|
环境湿度 |
≤90%RH,不凝露 |
|
海拔高度 |
≤2500m |
|
噪音 |
市电输出时静止无噪音，应急输出时≤55dB |
|
序号 |
型号 |
输出功率
(KVA) |
电池电压
(V) |
充电电流
(A) |
电池数量
(节) |
主机尺寸(mm)
长×宽×高 |
配置电池柜数量
(90分钟) |
|
1 |
CNYJ/D-0.5KVA |
0.5 |
48 |
2 |
4 |
240×500×550 |
电池在主机柜内 |
|
2 |
CNYJ/D-1KVA |
1 |
48 |
2 |
4 |
250×600×900 |
电池在主机柜内 |
|
3 |
CNYJ/D-1.5KVA |
1.5 |
48 |
3 |
4 |
400×600×1200 |
电池在主机柜内 |
|
4 |
CNYJ/D-2KVA |
2 |
48 |
5 |
4 |
400×600×1200 |
电池在主机柜内 |
|
5 |
CNYJ/D-3KVA |
3 |
48/96 |
8 |
4/8 |
400×750×1200 |
电池在主机柜内 |
|
6 |
CNYJ/D-4KVA |
4 |
96/192 |
3/5 |
8/16 |
400×750×1200 |
电池在主机柜内 |
|
7 |
CNYJ/D-5KVA |
5 |
96/192 |
3/5 |
8/19 |
600×800×1500 |
电池在主机柜内 |
|
8 |
CNYJ/D-6KVA |
6 |
192 |
3/5 |
16 |
600×800×2000 |
电池在主机柜内 |
|
9 |
CNYJ/D-7KVA |
7 |
192 |
3/5 |
16 |
600×800×2000 |
电池在主机柜内 |
|
10 |
CNYJ/D-8KVA |
8 |
192 |
5 |
16 |
600×800×2000 |
电池在主机柜内 |
|
11 |
CNYJ/D-9KVA |
9 |
192 |
8 |
16 |
600×800×2000 |
电池在主机柜内 |
|
12 |
CNYJ/D-10KVA |
10 |
192 |
8 |
16 |
600×800×2200 |
电池在主机柜内 |
|
13 |
CNYJ/D-12KVA |
12 |
192 |
8 |
16 |
600×800×2200 |
电池在主机柜内 |
|
14 |
CNYJ/D-15KVA |
15 |
192 |
10 |
16 |
600×800×2200 |
电池在主机柜内 | |
|
| | |
 |
