1、系统特点

EA66 具有如下特点：

EA66  可为单相或3相, 联机电池系统

EA66  可被设定为1/1, 1/3, 3/1 或 3/3系统

EA66  为模块结构，由1到16块模块组成

EA66  提供15KVA到240KVA的洁净电源

EA66  为冗余可升级系统，可根据您需求进行升级

EA66  采用N+X冗余技术，性能可靠

EA66  共享电池组

EA66  输入/输出电流平衡分配

EA66  绿色电源, 输入THDI≤5%

EA66  输入功率因数PF≥0.99

EA66  采用连续电流模式(CCM)运行，减少电网干扰 (RFI/ EMI)

EA66  体积小，重量轻，单体15KVA  UPS模块重量仅为15公斤

EA66  轻松维护 - 模块级

EA66  系统控制器进行通信及诊断

EA66  采用集中式静态开关模块

EA66  特有的系统性能分析器

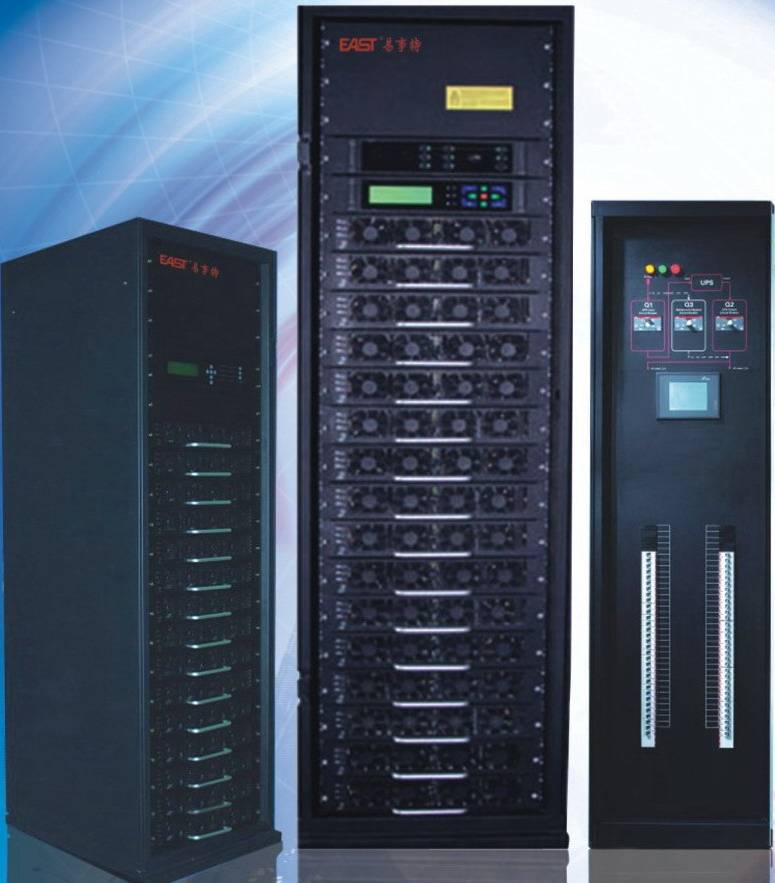

EA66为并联冗余UPS电源（见图1：），三进单出或三进三出多制式运行。整体由监控单元、配电单元、静态开关（STSW）以及1-16个额定容量为15KVA的功率模块所结构而成，功率模块可采用热插拔模式随意进行扩充、更换。

在传统UPS产品中，一直存在着单台UPS容易出现单点故障的问题，用户唯一的安全保障措施是采用“1 + 1”或“N + 1”的安全防范格局，该措施不仅造成较大的经济浪费，而且容错率仅有一次。

EA66系统阵列中的所有功率模块平均负担系统负载，各并联模块皆为内置冗余的智能型独立个体，无需监控单元对并联系统集中控制。任何模块发生故障后（包括监控单元），EA66的冗余设计便会充分发挥效，全面保障设备正常运转，实现最大程度的故障冗余，同时用户可根据需要选择超过一次容错率的冗余。

EA66智能化的冗余设计，不仅减少了系统本身和负载的风险系数，而且使外部负载受UPS保护时间全面提升。

A. 扩展性

EA66电源的系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

用户在预计UPS容量时，时常会出现低估或高预计等情况，EA66可有效的解决以上问题，帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时，只需根据规划阶段性的增加功率模块。

B. 可用性

EA66具有超强的并联功能，是高端UPS技术的领先代表，其平均无故障时间值（MTBF）是传统UPS的1.5倍，平均无重大故障值（MTBCF）是传统UPS系统的3倍，平均修复时间值（MTTR）传统UPS为停机维修8小时，而EA66在系统正常运行状态下仅需5分钟

极高的可用性凸显EA66所具备的完善保护功能和安全使用能力，确保系统本身和用户设施负载保护时间成倍提升。

C.灵活性

EA66的电池组（±384V）由系统中所有UPS模块共享（包括充电和放电）。可按用户需求使用一组电池或并联多组电池来增加系统备用时间。传统UPS因为电池故障造成供电失败的案例很多，是因为传统机的电池电压高、数量多、维护不便造成电池寿命减低；EA66电源采用灵活的电池接入方式，减少了电池电压和数量，有效的解决了传统UPS存在的上述问题，提高了电池组的使用寿命。

D.安全性

EA66的功率模块采用三相五线输入。 EA66电源在线运行时，无论三进单出或三进三出工作方式，无论输出的负载是否平衡，输入市电的零线均无电流、无电压，因此可以满足各类关键设备对零地电压的安全要求。

E.环保性

EA66的PFC电路使用先进有源平均电流控制技术，可达到输入电流总谐波失真（THDI）只有5%，远低于传统UPS电源6脉冲可控硅整流器的33%和12脉冲可控硅整流器的13%，同时单位输入功因数PF≥0.99。线性负载条件下，极大降低电网污染，有效减少电网负荷和电源损耗，整机效率高达93%，大幅节省能源。

EA66不仅向用户提供了安全实用的性能保障，其所拥有的先进尖端技术将领引UPS潮流倡导节能与环保，以新颖卓越的概念着眼全球电源事业发展。

F.管理性

电源管理：

内置完善的电源分析及多种通讯界面，其图形化的监控界面和自我测试功能，配备智能化监控软件，通过各种通信接口与管理员进行双向互动沟通，使管理员随时对系统进行远程监控，对一些异常现象进行预处理，使系统始终平稳可靠运行；如系统发生异常时，EA66亦同样会将异常情况发送给客户。若有关人员不在现场，EA66将会在供电时间结束前自动终止系统软件的运行程序，禁止用户登录、自动存盘、保持现场等，并通过网络向用户发出警告信息，通报有关电源异常状况。用户可根据 EA66发送的信息来判断异常情况的紧急程度，以决定应变措施。

电池管理：

每个模块内部设置专门的充电整流器，可靠性高，无高频杂波，避免高频波对电池寿命的影响；避免电池在充电时过热，延长了电池的使用寿命。

监控单元可自动对电池组进行均浮充转换和限流充电；可设置均浮充电压和充电限流值；具备温度补偿和自放电检测功能。

EA66功能强大的监控单元，全面独到的双向互动式监控技术，可协助客户全面掌控系统运行状况，灵便快捷的对系统危机做出即时处理，免除您的后顾之忧。

G.维护性

传统的UPS系统在日常维护、设备维修期间均需采取转旁路的工作方式，负载因此不受UPS保护，此时如果发生交流电源中断、大幅波动等故障，势必造成负载电源供应中断或设备损坏。同时设备维修还需要经过一系列烦琐的程序：

系统管理员通知厂家——厂商赶至维护现场——停电维修。

为了解决类似的可靠性瓶颈，EA66采用了先进的UPS模块热插拔技术，单体模块可任意在线投入或退出并联单元，无需停电操作。实现了并联系统的在线维护，同时该操作无需专门的仪器和技术即可进行。

EA66通过热插拔技术使单体功率模块可任意在线投入或退出，攻克了传统UPS转旁路维修的技术难题，使维护超常便捷，同时实现了UPS随意扩展和冗余两大性能，充分满足用户实际需求。
