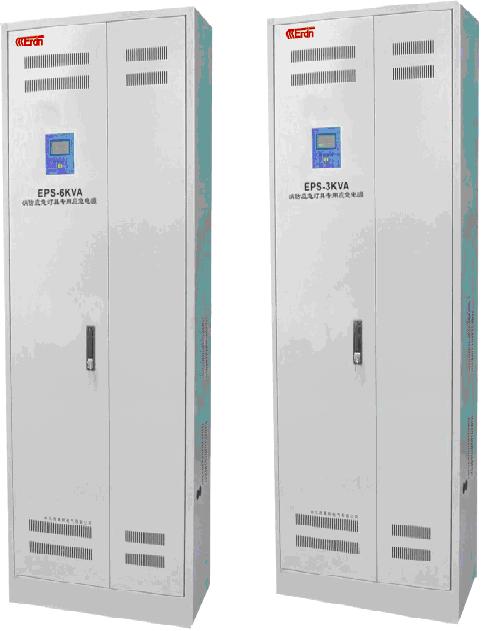

产品名称：MYJ-EPS应急电源

规　　格：单相:500W-30KW      三相:2.2KW-500KW

产品类别：MYJEPS-系列应急电源

产 品 说 明：

概述：

    MYJ-系列智能EPS应急电源是北科电子公司专门为用户一级负载提供二路备用电源解决方案而精心设计的高性能的应急电源。该系列EPS应急电源采用了微电脑CUP集中监控及高智能化数字集成电路，性能稳定可靠，广泛应用在工业自动化、电力供电、消防控制及所有需要备用电源的自动化控制系统，为设备提供了一个安全可靠的备用电源保障，使电子、电力、电气设备安全高效运行。

主要技术性能优点

采用负载自适应控制技术及模块化设计，性能稳定可靠。

完善的智能化蓄电池及管理技术，最大限度的延长蓄电池使用寿命。

LCD及LED双智能显示系统，人机界面更完善，操作简便，提高EPS系统可用性。

提供RS232通讯接口，具有“四遥”功能可与监控中心通讯，实现了“遥控、通讯、遥测、联动”的智能化。

采用工控PLC作为系统控制中心，运行更可靠更稳定，现场适应性更强。

完善的智能故障自动检测系统，可实现无人职守自动投入。

设有强制应急系统功能，在紧急情况下手动实现强制运行，提高紧急情况下的应急可靠性。

EPS容量与负载配比要求

MYJ系列或MYJ-3N系列用于带应急照明负载时:

●    当负载为电子镇流器日光灯,EPS容量=电子镇流器日光灯功率总和×1.1倍

●    当负载为电感镇流器日光灯,EPS容量=电感镇流器日光灯功率总和×1.5倍

●    当负载为金属卤化物灯或金属钠灯,EPS容量=金属卤化物灯或金属钠灯功率总和×1.6倍

带混合负载时,EPS容量的计算方法:

●    当EPS带多台电动机且都同时启动时EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×3倍+带星三角启动电机之和×3倍+直接启动电动机之和×5倍

●    当EPS带多台电动机且都分别单台启动时(不是同时启动)EPS容量=各个电动机功率之和,条件是:

(1)直接启动的最大的单台电动机功率EPS容量1/7

(2)星三角启动的最大的单台电动机功率是EPS的1/4

(3)软启动的最大的单台电动机功率是EPS的1/3

(4)变频启动的最大的单台电动机功率不大于EPS,电动机启动时的顺序应为直接启动的在先,其次是星三角的启动,有软启动的再启动,最后是变频启动的再启动.

●    当用MYJ-3N系列EPS带混合负载时,EPS容量=所有负载总功率之和,但必须满足以下六条件,若不满足,则按其中最大的容量来确定EPS容量.

(1)负载中直接同时启动的电动机功率之和是EPS容量的1/7

(2) 负载中星三角启动的电动机功率之和是EPS容量的1/4

(3) 负载中有软启动同时启动的电动机功率之和是EPS容量的1/3

(4) 负载中有变频启动同时启动的电动机功率之和不大于EPS容量

(5) 同时启动的电动机当量功率之和不大于EPS容量

   电动机功率当量=直接且同时启动电动机总功率之和×5倍=星三角且同时启动电动机总功率之和×3倍=软启动同时启动电动机功率之和×3倍+变频且同时启动电动机功率之和.若电动机前后启动时间相差大于1分钟均不为同时启动

(6)同时启动的所有负载(含非电动机负载)的当量功率之和不大于EPS容量.同时启动的所有负载的功率之和=同时启动的非电动机负载总功率×功率因数+电动机当量功率.

EPS订购须知

EPS应急电源在各个应用场合的要求不同,输入输出的接线都必须按照原设计的基本要求,用户在订购时必须注意明示以下几项基本应用技术要求,以便北科电子能够按照用户原设计的要求提供符合应用现场的高性能EPS应急电源.

1.市电输入路数(双路或单路)

2.市电输入相数(单相或三相)

3.负载总容量(不超过所定EPS应急电源的负载总容量)

4.负载种类(照明负载、动力负载或其他特殊混合性负载)

5.应急备用时间(EPS应急电源供电时间的要求)

6.输出支路数(要求输出多少回路)

7.是否要求有消防联动或通过RS232通讯接口实现电力监控

8.是否有特殊的进出线位置与方式及进线孔尺寸

主要技术参数

MYJ-系列EPS应急电源单相:500W-30KW

主要技术参数

MYJ-3N系列EPS应急电源三相:2.2W-500KW
