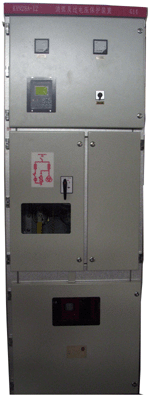

微机消弧消谐综合保护装置是合肥电力控制技术研究所联合中科院合肥物质研究院以及合工大电气工程学院研发，由安徽合控电力科技有限公司生产的新一代智能型消弧消谐保护装置，该装置可广泛应用于6-35kV三相非直接接地电力系统中，用来快速熄灭接地弧光，消除系统谐振，限制因非直接接地而产生的各类过电压，以及系统运行中产生的操作过电压、大气过电压等，可有效提高电网运行的安全性和可靠性。

概述

    当前我国6-66kV的电网大多采用中性点不接地运行方式。运行经验表明，系统中60%以上的故障是单相接地故障，此时在接地点要流过全系统对地电容电流，引起电网运行状态的瞬时变化，导致电压互感器电磁能量饱和，产生铁磁谐振，并使系统健全相电压升高，其幅值可高达相电压的3.5倍。系统在这种过电压持续作用下极易形成绝缘损伤，甚至发生相间短路。弧光接地激发铁磁谐振会导致电压互感器严重过载，使电压互感器烧毁，这对电力系统的安全运行及供电可靠性就造成了很大影响。

我公司综合利用微机控制技术，过电压保护技术，互锁单相开关等，采用32位DSP双CPU控制技术，开发出HKX系列新型智能微机消弧消谐综合保护装置。该装置利用DSP的快速、准确的数据处理能力实现傅立叶分析，具有功能强大的改进型哈佛结构和数字信号处理器计算功能，通过对PT的二次电压进行采集、判断，及时准确地对电网各种接地状态进行分析，并采取相应的动作，同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

装置特点及功能

   微机消弧消谐综合保护装置原理科学，设计新颖，功能齐全，自动化程度高，动作准确可靠，安装维护方便，可广泛应用于我国的电力、冶金、化工、煤炭和石油等行业。其主要功能如下：

●当系统发生弧光接地后，本装置可迅速动作，使故障点电弧立即熄灭，减小系统因弧光接地而产生的影响；

●装置可有效限制各种操作过电压、大气过电压，抑制弧光接地过电压及铁磁谐振过电压，有效保护电网及设备的安全；

●本装置采用新型专用电压互感器，可为用户提供计量及控制用电压信号，用户可省除常规计量控制用PT柜。
