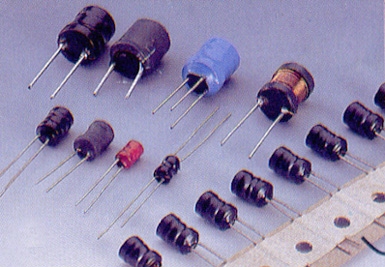

工字电感--PK (立式固定电感)
产品详情
型号: PK (立式固定电感)
形状和尺寸 : 尺寸单位为mm
特徵:
- 体型小的立式电感 .
- 占用安装空间小 .
- 高Q .
- 分布电容量小,自共振频率高 .
- 特殊导针结构,不易产生开路现象 .
- 用 PVC 或 UL 热缩套管保护 .
- 可卷装易於自动插件 .
料号说明 :
(1) 产品类型 : 立式固定电感PK类.
(2) 款式 : 铁芯直径= 6mm ; 长= 8mm .
(3) 电感值 : 例如 : 503 是 50 mH
(4) 电感值容许公差 : J :+5% ; K :+10% ; M:+ 20% .
(5) PVC 套管或 UL 热缩套管 .
(6) 套管颜色 .
特性:
- 电感值范围 : 1.0uH 到 100000uH 之间
- 额定电流:基於温度上升不得超过 20oC .
- 工作温度范围 : 在 -20oC 到 80oC 之间 .
- 端 子强度 : 大於0.5 公斤以上 .
- 测试仪器 :
从 PK0406-1R0K 到 102K, 电感值及Q值:HP 4342A 精密 Q 表.
从 PK0406-122K 到 253K, PK0608, PK0810 和 PK1012,电感值:使用LCR仪器在1KHz 的频率下测量.
Q值:HP 4342A 精密 Q 表
直流电阻: 毫安表(Milli-ohm meter)
自共振频率 : HM 9461 L-SRF 电感与自共振频率表.
应用 :
- 电视和音响设备 .
- 通讯设备 .
- 蜂鸣器及警报器 .
- 电源控制器 .
- 需要频带和高Q值的系统 .
- 其他杂讯滤波器.
