1.产品简介

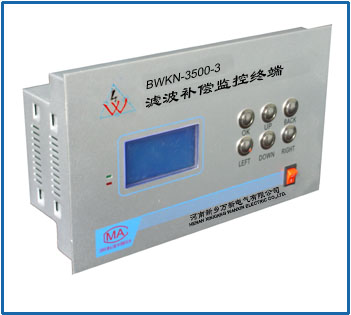

BWKN-3500无功补偿控制器采用16位单片微处理器芯片、多任务操作系统内核,计算时间提高到1μs完成,实现了微秒级的快速投切,铁电技术;海量存储,交流采样技术、LCD中文显示,四象限分析等技术,实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能,可以控制16路电容组,也可以延伸为24路输出和8路输入,可以直接连接电脑进行联机操作。主要应用于三相四线制的配电网,监测配电变压器、配电线路运行状态和补偿电网无功,根据无功功率大小,功率因数和电压范围,自动控制电容器投切进行补偿,有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合,有效的延长了机械产品的使用寿命,产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
2.技术参数
测量精度
电 压: ≤ 0.5%
电 流: ≤ 2.0%
功率因数: ≤ 1.0%
时 间: ≤ 1秒/天
输入采样限量
电 压: 0~ 1000V (PT 电压)
电 流: 0~ 5A (CT 电流)
电源供应 AC/DC 176~265V / 25VA
抗 干 扰 共模2500V,差模1000V
环境温度 -15℃~+50℃
相对湿度 ≤95% (25℃时)
控制器尺寸 长 260mm 宽150mm、深76.5mm
