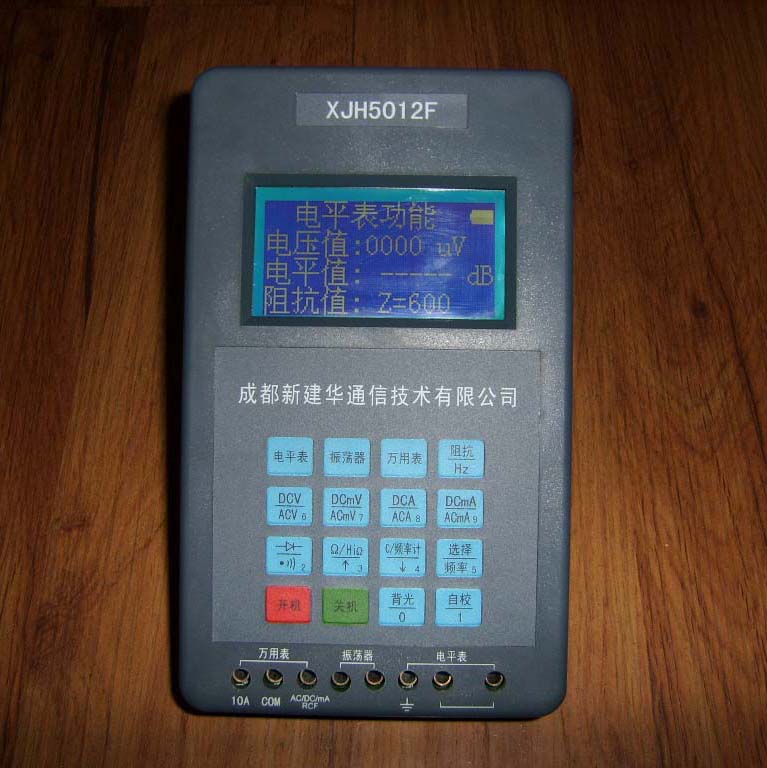

XJH5012F数字电平表

公司名称：成都新建华通信技术有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：lxd5858@163.com
联系电话：028-62066199 88075753
联系人：刘经理
更新时间：2011-6-8 14:15:58

产品详情

公司更名通知

因公司发展需要，原公司名称由“成都新建华通信技术有限公司”正式更名为“成都天时和仪器有限公司”，其法定代表人也同时变更，并通过成都市工商局注册许可。

新办公地址：四川省成都市二环路西三段金牛综贸大楼13楼13号。

公司电话:028-68276927，88075753

传真：028-87786610

邮政编码：610036

公司网址：http:www.cdxjh.net

原由“成都新建华通信技术有限公司”签约和履行的合同将由“成都天时和仪器有限公司”继续执行，原有的业务关系和服务承诺保持不变。

感谢您对我们的支持，我们将用更优质诚信的服务，满足您的业务需求。如给老客户带来不便，敬请谅解。

概述1.1、XJH5012F属于多功能综合测试仪表：“电平表+振荡器+万用表+频率计”。1.2、XJH5012F采用FPGA技术制造，全数字及汉化界面，体积小，仅0.8kg。1.3、XJH5012F自动较准，自动扣除误差，不需人为参与。1.4、XJH5012F所有测量数据采用高速微型计算机处理。1.5、XJH5012F振荡器的输出频率采用锁相方式。1.6、完善的锂电池供电和充电系统。

注：测量时请按功能的不同,正确连接输入插孔，振荡器输出孔禁止接高电平及市电（220V）以防止倒灌损坏振荡部分。

2、主要技术指标（电平表部分）

2.1、测试频率范围：15Hz~1MHz

注：若无用户特别要求，出厂指标检验范围为：15Hz~620kHz。

2.2、测试电平范围：+50dB~-75 dB

注：在+50dB~+40dB档测量时，建议采用输入阻抗为“高阻”测量且测量时间不超过20秒钟。

2.3、频率响应：

15Hz~20Hz ±0.5dB

200Hz~200KHz ±0.3dB

200KHz~620KHz ±0.5dB

2.4、零电平误差：（以600Ω，或75Ω,0 dB为准）±0.3 dB

2.5、任意平误差：±0.75dB

2.6、输入阻抗75Ω，150Ω，600Ω，高阻

注：出厂设置为600Ω

3、主要技术指标（振荡器部分）

3.1、输出频率范围：15Hz~1MHz。

3.1.1、频率误差≤0.5%，稳定度3×10^-6，分辨率1HZ

3.2、输出电平

3.2.1、输出阻抗为600Ω时，其最大输出电平为+10dB

3.2.2、输出阻抗为0Ω时，其最大输出电平为+16dB

3.2.3、输出电平可调范围：30dB，可调分辨率≤1dB

3.3、输出阻抗：0Ω，600Ω

注：出厂时振荡器输出频率设置为800HZ,输出电平为+10dB，输出阻抗设置为600Ω。

4、主要技术指标（万用表部分）

4.1、直流电压：0-1000V 误差：±1%+3

4.2、交流电压：0-1000V 误差：±1%+5

4.3、直流电流：0-10A 误差：±1.5%+3

4.4、交流电流：0-10A 误差：±1.5%+5

4.5、电阻： 0-60MΩ 误差：±0.8%+3

60MΩ-600MΩ误差：±1%+5

4.6、电容

0-4nf 误差：5%+25

4nF-40nF 误差：2%+110

40nF-400nF 误差：0.5%+3

400nF-4uF 误差：1%+2

4uF-40uF 误差：1.5%+2

40uF-400uF 误差：2%+5

400uF-4000uF 误差：

4.7、测量极管0-2V

4.8、通断检测

注1、在XJH5012F中万用表部分属于嵌入式设计，不能做到输入线与芯片的引脚的接线最短，这样就引入了线路电阻和分布电容。

2、在测量小电阻或小电容时，将红表笔与黑表笔紧靠短接，可能有部分仪器不能归零，此时可以记下不归零的值，待测量小电阻或小电容的值结束后，将其值减去不归零值即可，或者将红表笔与黑表笔紧靠然后按动“REL”键屏幕的左下方将出现“REL-R”字样，然后再测量小电阻或小电容即可。待小电阻或小电容测量结束后，必须再按动“REL”键，使屏幕左下方“REL”字样消失后为止，否则不能正常工作。

3、在测量电容时，大约需要30秒才能完成，否则读数为零或者不正确。

4、XJH5012F的万用表部分出厂时设置为直流电压测量状态。

5、主要技术指标（频率计部分）

5.1、输入灵敏度-25dB~+5dB

5.2、测量频率范围0-100MHz

5.3、测量精度±1%

注：1、XJH5012F的频率计部分出厂时设置为0-10MHZ的测量范围。

2、10MHZ-100MHZ的测量需用专制的输入分频转接器（用户特订）

6、显示方式点阵LCD,全数字方式，背光。

7、使用环境温度 -10℃—+40℃

8、相对湿度＜ 80%

9、电源

9.1、直流3W/7.2V锂离子电池2000mAh

9.2、充电器9.6V/1A

9.3连续充电时间≥6小时

9.4、连续工作时间≥ 4小时

10、外形尺寸 185×108×55
