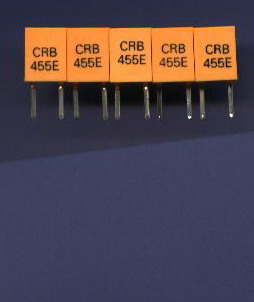

一. 产品型号: 455E
二. 外型尺寸: (见图)
三. 电器性能:
1. 标准频率:455KHz
2. 频率偏差:≤±0.4%
3. 谐振电阻:≤20Ω
4. 静态电容:285PF±20%
5. 绝缘电阻:≥1000MΩ(min)
6. 冲击耐压: DC 50V , AC 15VP-P
7. 温度特性:±0.3%max(相对初始值)
8. 工作温度范围:-20℃~80℃
9. 储存温度范围:-40℃~85℃
10. 年老化率:≤±0.5%max(相对初始值)
四. 机械和环境性能:
1. 自由跌落(冲击)
从75cm高度自由跌落到30mm厚的硬木板上,跌落三次,
频率变化符合电器性能要求。
2. 振动:频率10~55Hz,振幅1.5mm,X,Y,Z方向各振
动60分钟。频率变化符合电器性能要求。
3. 引出端强度
拉力:固定陶振主体,沿引脚轴向施加1Kg拉力保持30
±5秒,引脚无拔出或断裂现象。
弯曲:引脚端头悬挂450g的重物,弯曲90°,时间2~3
秒以相同速度返回原位置,再反向操作一次,引脚无松
动现象和断裂现象。
4. 可焊性:从引脚末端至底部2~2.5mm处放入235℃±5℃的焊槽内,时间2±0.5秒,沾锡面>90%。性能检验要求同振动。
5. 耐焊接热:从引脚末端至底部2~2.5mm处放入350℃±10
℃的焊槽内,时间3.5±0.5秒,试验后,外观无异常,性能检 验同振动要求。
6. 恒定湿热:在40±3℃,RH90%±2%,放置100小时,取出后恢复1小时,外观无异常,性能检验同振动要求。
