开关电源（模块电源）
产品详情
|
|
|
 |
- 外型尺寸：116 * 65 * 22（mm）
- 输入电压165-265VAC
- 双接线端子式输出，安装方便
- 过温、过压、 欠压、短路保护
- 多种输出电压
| |
 |
|
|
| 输入特性 |
|
|
|
|
标称值220VAC |
165-265VAC |
|
 |
| 输出特性 |
|
|
| |
初始电压精度
|
±1.0% |
| |
电压调节 |
0% |
| |
源效应（标称负载，全电压输入范围） |
±0.2% |
| |
负载效应（标称输入，20%-100%标称负载） |
±0.4% |
| |
瞬态响应（25%的标称负载阶跃） |
±4%/200uS |
| |
|
|
|
|
| 一般特性 |
|
|
|
开关频率（典型值） |
160-200KHz |
|
绝缘强度 |
|
|
输入与输出 |
1000VAC(漏电流<5mA) |
|
输入与壳 |
1000VAC(漏电流<5mA) |
|
输出与壳 |
500VDC |
|
绝缘电阻 |
500Mohm |
|
工作温度（工业级） |
-25～+55℃ |
|
工作温度（军品级） |
-40～+55℃ |
|
存储温度 |
-40～+105℃ |
|
工作湿度 |
5%-85% RH |
|
存储湿度 |
5%-95% RH |
|
MTBF(MIL-HDBK-217) |
200,000h |
|
温度系数 |
±0.01%/℃ |
|
散热方式 |
自然风冷或附加散热器 |
|
|

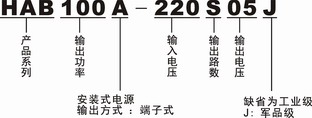

产品选型表
|
输入电压 |
输出电压/电流 |
典型效率 |
输出纹波噪声 |
型号 |
|
220VAC |
5V/6.0A |
81% |
50mV |
HAB30-220S05 |
|
12V/2.5A |
82% |
120mV |
HAB30-220S12 |
|
15V/2.0A |
83% |
150mV |
HAB30-220S15 |
|
24V/1.25A |
83% |
240mV |
HAB30-220S24 |
|
48V/0.63A |
85% |
480mV |
HAB30-220S48 |
|
|
|
220VAC |
5V/10.0A |
81% |
50mV |
HAB50-220S05 |
|
12V/4.2A |
82% |
120mV |
HAB50-220S12 |
|
15V/3.3A |
83% |
150mV |
HAB50-220S15 |
|
24V/2.1A |
83% |
240mV |
HAB50-220S24 |
|
48V/1.04A |
85% |
480mV |
HAB50-220S48 |
|
|
|
220VAC |
5V/15.0A |
81% |
50mV |
HAB75-220S05 |
|
12V/4.2A |
82% |
120mV |
HAB75-220S12 |
|
15V/3.3A |
83% |
150mV |
HAB75-220S15 |
|
24V/2.1A |
83% |
240mV |
HAB75-220S24 |
|
48V/1.04A |
85% |
480mV |
HAB75-220S48 |
|
|
|
220VAC |
5V/20.0A |
81% |
50mV |
HAB100-220S05 |
|
12V/8.32A |
82% |
120mV |
HAB100-220S12 |
|
15V/6.66A |
83% |
150mV |
HAB100-220S15 |
|
24V/4.16A |
83% |
240mV |
HAB100-220S24 |
|
48V/2.08A |
85% |
480mV |
HAB100-220S48 |
|
|
|
|
| 尺寸与引脚定义 |
单位：mm(inch) |
 |
|
|
|
引脚 |
单路 |
|
1 |
FG |
|
2 |
AC(N) |
|
3 |
AC(L) |
|
4 |
+Vo |
|
5 |
+Vo |
|
6 |
|
|
7 |
|
|
|
- 请客户参阅各系列产品规格书，以了解更详细的规格、外观、特征等。
- 使用前请阅读说明手册
- 订购前请联系我们商讨交货事宜
- 定制产品请提供详细技术参数要求
|
