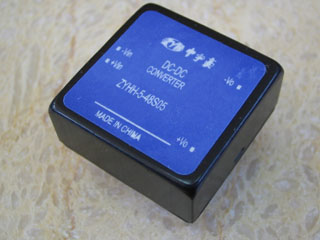

DC/DC模块电源?3、5W
产品详情
|
|
|
 宽输入电压范围
高效率、高密度
输入与输出隔离
超薄、小型化设计
自然冷却、无需附加散热器
输入电压保护、输出过流保护、过热保护
|
 |
条件：除特殊指定外，所有参数测试条件为：标称输入电压，全阻性标称负载和25℃室温环境
| 技术参数 |
指 标 |
单 位 |
条件 |
| 输入特性 |
|
| 输入电压 |
2:1或4:1
|
VDC |
|
输入电压欠压保护
|
低于低端输入电压保护自动恢复 |
| 输出特征 |
| 输出电压、电流 |
见产品选型号 |
| 过流保护模式 |
连续保护，自恢复 |
| 电压精度 |
+1 |
％ |
空载—满载 |
| 线路调整率 |
+0.5 |
％ |
低端—高端 |
| 负载调整率 |
+1 |
％ |
空载—满载 |
| 动态响应时间 |
200max |
μ s |
25%阶段负载25％-50％-25％ |
| 过冲幅度 |
+5%max |
Vo |
50％-75％-50％ |
| 一般特性 |
| 效率 |
见产品选型表 |
| 开关频率(典型值) |
300 |
KHZ |
|
隔离电压
|
|
|
|
| 输入-输出 |
500 |
VDC |
一分钟 |
| 输入-外壳 |
500 |
VDC |
一分钟 |
| 输出-外壳 |
500 |
VDC |
一分钟 |
| MTBF |
<200000 |
hrs |
|
| 工作温度 |
-25~+50 |
℃ |
|
| 贮存温度 |
-40~+85 |
℃ |
|
| 湿度系数 |
+0.02 |
%/℃ |
|
| 运行环境湿度范围 |
30％~90％ |
|
|
| 保存温湿度围 |
10％~95％ |
|
|
| 外型尺寸: |
25.4x 25.4x 10.2 |
mm |
| |
如有特殊要求可定做，不收其他费用。
| 型号 |
输入电压范围(V) |
输出电压 |
输出电流 |
输出纹波(峰-峰值)mV |
典型效(%) |
|
ZYHY03-12S05 |
9V~18V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-12S12 |
9V~18V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-12S15 |
9V~18V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-12D05 |
9V~18V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-12D12 |
9V~18V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-12D15 |
9V~18V |
±15V |
±0.1A |
100/100 |
80% |
|
ZYHY03-24S05 |
18V~36V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-24S12 |
18V~36V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-24S15 |
18V~36V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-24D05 |
18V~36V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-24D12 |
18V~36V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-24D15 |
18V~36V |
±15V |
±0.1A |
100/100 |
80% |
|
ZYHY03-48S05 |
36V~72V |
+5V |
0.6A |
50 |
82% |
|
ZYHY03-48S12 |
36V~72V |
+12V |
0.25A |
100 |
82% |
|
ZYHY03-48S15 |
36V~72V |
+15V |
0.2A |
100 |
82% |
|
ZYHY03-48D05 |
36V~72V |
±5V |
±0.3A |
50/50 |
80% |
|
ZYHY03-48D12 |
36V~72V |
±12V |
±0.13A |
100/100 |
80% |
|
ZYHY03-48D15 |
36V~72V |
±15V |
±0.1A |
100/100 |
80% | |
 |
|
输出路数 |
底视图 |
引脚定义： |
| 单路尺寸图 |
|
1+Vin(电源输入正)
2-Vin(电源输入负)
3-Vout(电源输出负
4NC(空)
5+Vout(电源输出正) |
| 双路尺寸图 |
1+Vin(电源输入正)
2-Vin(电源输入负)
3-Vout(电源输出负
4COM(输出公共地)
5+Vout(电源输出正) | |
|
 最大容性负载
|
|
模块电源的输出端可以外加电解电容，但过大的容量和过低的ESR（等效串联电阻）可能会引起模块工作的不稳定，或造成过流保护点变小。推荐输出电容每安培100μF电解电容. |
|
负载效应 |
|
ZYH-**-*D*双输出系列模块适用于平衡负载或比较平衡的负载，为保证能在一路重载、另一路轻载的特殊情况下正常使用，要分别在+Vout（电源输出正）与COM（电源输出公共地）、-Vout（电源输出负）与COM（电源输出公共地）之间加假负载。当负载不平衡时，每路加0.5～1%的假负载，就可得到较好的负载调整率和交叉调整率,此时的假负载要选用1～2W的功率电阻。 |
|
输出功率特性 |
|
ZYH-**-*D*双输出系列模块电源在环境温度-25～+55℃范围内能满载工作而不用外加散热片（模块的最大壳温为+85℃）在环境温度超过+55℃时，要降额使用，否则要加散热片。
所有参数测试条件为:标称输入电压,全阻性标称负载和25℃室温环境 . | |
