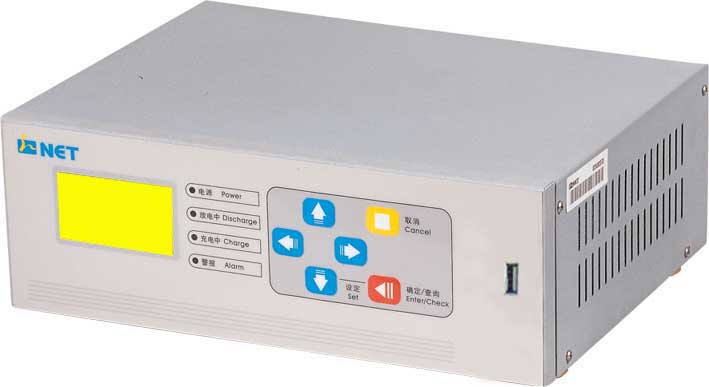

BCSU-240C蓄电池组在线容量监测设备

概说 平时蓄电池组接在整流设备上进行浮充（Floating Charge），保持在满充状态下，以备不时之需。蓄电池组自被安装妥当，完成初充电（Initial Charge）及放电试验再 充电后，即被加入直流供电系统使用。然而铅酸蓄电池经过一段时间使用以后，常易因活性有效物质的脱落变坏，正极栅格腐蚀以及硫化（Sulfuration） 等原因, 其容量逐渐减低。为了估计市电中断后，蓄电池组尚能供电的时间，就必需定期进行容量（放电）试验。本公司提供的电池组容量监视设备（BCSU）即是在电池放电和充电状态下测量电池电流及端电压变化，自动取得测试数据并及时发出警报的一套设备。

BCSU-240C主要功能：

1、  监测主机为监测设备的主体，可同时监测多组蓄电池组。

2、  可通过5-10分钟短时间放电预估电池剩余容量并评估电池优劣：便于机房维护人员了解电池情况。

3、  具有多种告警功能：能适时发出警报，并停止放电。

4、  监测记录电池浮充及充放电情况：利用BCSU-240C，可以省却您测试记录的烦恼，它会自动的将采集到的数据汇成各种测试曲线—特性比较图、总电压曲线、各单体电压曲线、电压条曲线、记忆数据表格等，一目了然，而且自动生成测试报告，可随时打印。

5、  可以通过连接BDCT，对整组电池进行长时间放电，测量每个电池实际容量。

6、 固定式：操作简单，一台主机在线实时监测1组240节蓄电池组。可与电脑或集中监控联网。

BCSU-240C主要特点：
1、测量功能：可随时测量及记录总电压、总电流、各单体电池电压等状况（可设定6-30秒测量一次）。

2、具有浮充时期记录功能：可在浮充记录电池状况，并适时做出“均充”建议（须选外部电池侦测器）。

3、异常告警：当蓄电池组电压及温度异常时，将发出告警。

4、主机可独立作业或多机并联作业。

5、可自动计算剩余容量，以提供目前电池组所剩余的容量。

7、 可列出特性曲线，及特性比较图，并判断蓄电池的优劣。

8、 记录功能：可记录浮充期间及充放电期间的蓄电池组电压、电流等信息。

BCSU-240C硬件及周边设备：
1、导带型电流传导型：本传感器能将通过电池的电流数据传至电池组容量监测器。（本传感器为组装方式）。

2、具有测量单电池电压（0-3V）的回路。

3、具有测量每一蓄电池组总电压及总电流的回路。

4、电脑连线功能：可与电脑连接、采集充放电的参数并进行电池性能评估及分析， 可与动力集中监控联网，具有远端监测功能。

5、具有LCD背光显示，实时显示现场各种电压、电流、温度等信息。

6、智能性数字面板输入，设定查询更加快捷，操作更为方便。

7、信号电缆线为0.3mm PVC导线。

9、  保护装置：每一回路均为镀金铜头接触并有过流保护装置。

10、 记忆装置：本机内部记忆装置采用FLASH ROM设计，记忆保存能力达10年。

BCSU-240C专利技术

BCSU-240C独有的蓄电池剩余容量分析新技术，该技术已专利经在美国、中国大陆、中国台湾申请了发明专利。利用BCSU-240C通过5～10分钟在线监测蓄电池组放电，即会找出蓄电池组中最差单体，并自动计算出蓄电池组各单体的实际容量和剩余容量。

BCSU-240C技术参数
