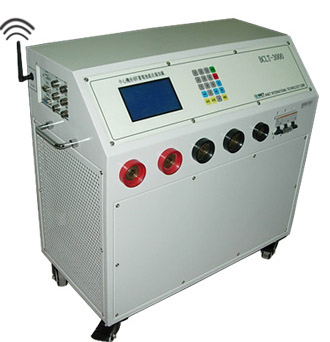

BCLT-3000  48V蓄电池组全在线充放电设备

通信电源维护规程》要求：所有阀控式铅酸（VRLT）蓄电池要定期进行核对性放电试验和容量试验。

目前存在问题：在通信重要机房蓄电池维护测试工作中，由于缺乏合适的蓄电池测试仪表，及安全问题无法根本保证，各基层运营商无法对中心机房蓄电池组进行必要的测试。

现在解决新办法：BCLT可以让蓄电池组对通信设备直接在线大电流放电，并从各个环节解决了放电过程安全问题，BCLT填补了重要机房48V蓄电池组维护工具的历史空白。　

温馨提示：购置维护仪表不是费用开支，而是直接对通信生产安全的长期投资。

一、  BCLT-3000主要功能
  1、全在线恒流放电功能：将BCLT-3000串联到放电的蓄电池组中，提升被测蓄电池组的总电压，让蓄电池组全在线对通信设备放电（供电），在保证安全的前提下有效的测量蓄电池容量。
  2、全在线智能充电功能：放电完成后，自动启动延时，降低电压，让整流器对蓄电池组充电，充电电流，充电时间可调。
  3、全在线单体电压监测记录功能：利用无线传输技术的单体电压监测记录模块，可以在线实时监测蓄电池组放电过程及充电过程的单体电压变化，有效预防电池组过放电及过充电。
  4、剩余容量分析功能：在线监测电池放电5-10分钟，即可以分析出每节电池的剩余容量，在做30%-40%线核对性放电试验结束时，可以直观的知道各单体电池的剩余容量。
  5、离线充放电监测等多种功能：一台设备可完成多种测试要求。

6、                具有实时中文LCD显示功能：工作状态、充放电总电压、充放电电流、充放电时间、充放电容量、单体电压、 最高单体电压、最低单体电压等内容，界面直观简洁。

7、                具有多种门限设定功能：能设定总电压、单体电压、放电时间、放电容量等控制报警门限。

8、                具有多种存储功能：具有主机内存、U盘存储、PC存储等多种数据存储功能。

9、                数据分析软件功能：可以生成总电压曲线图、电流曲线图、单体电压条形图、特性比较图、单体电压曲线图、容量分析表、放电表格。自动打印测试报告，能生成EXCEL表格格式。

10、            外部接点功能：对放电完成、充电电压过高或其他警报均提供输出接点以方便对其他设备做适当处理。

11、            具有智能扫描周期设定功能，能根据需要设定各种不同的扫描周期，取得完整的测试数据。

12、            节能功能：BCLT-3000是让蓄电池组直接对通信系统自身负载放电（供电），利用系统自身整流器充电，测试过程不浪费电能，不产生热量，节能环保。

13、            安全保证功能：通过无缝连接技术将被测试电池组与BCLT-3000设备串接，在放电过程中，如果市电中断，主机自动停止对电池充放电，并把电池组自动接上系统。 保证该蓄电池组始终处于安全在线状态。
  14、支持外加负载放电功能（选件，订货时需指定）。
  15、支持30节单体电池测试功能，能同时测试两组电池。具有无线单体电压采集功能。
  16、具有主机内存、U盘转存、PC存储等多种数据存储功能。
  17、具有智能扫描周期功能,能自动调整扫描周期，可不必设定复杂的周期参数，提供最佳的扫描周期。
  18、外部接点功能：对放电完成，充电过高或其他警报均提供输出接点以方便对其他设备作适当处理。
  19、具有多种告警功能：能适时发出警报，并自动停止放电。
  20，具有软件分析功能：可对测试数据进行存储分析,查看各种曲线图，能自动生成测试报告，进行数据导入导出，生成EXCEL表格等功能。

BCLT-3000产品特点


1、  可以选配同时监测两组电池的无线监测模块，每组24节，以拓展BCLT的在线监测功能。

2、  灵活的供电方式： 可以采用48V被测电池组供电，也可以采用交流220V供电；

3、  大LCD 液晶显示，中文操作界面，使用简单。

4、  产品外观：采用双提手设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。

5、  断电记忆功能：测试过程停电或长时间不用，记忆数据也不会丢失。

6、  采用模块化设计，功能组合灵活，设备体积小、重量轻。

7、  在线负载对电池放电对系统运转不产生影响，可实现充放电过程无人看管。

8、  一台在线负载可以完全代替以往：容量测试仪、智能负载、智能充电机的功能，大大节约成本。

9、  主机内置存储器，可使用U盘或RS232读取、存储测试记录，无须携带PC，单机即可工作；日后用PC打印报告即可。

10、              AC220V、DC48V两路供电自动切换功能，保证实时不间断在线工作。

11、              具备电池组电压、单体电压、端电压检测（最高56.8V）及超限保护、报警功能。

12、               大LCD液晶显示，中文操作界面，使用简单。

13、              产品外观：采用双手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。接线设计在前方，散热风扇向后吹。

14、              断电记忆功能：测试过程停电或长时间不用，记忆数据也不会丢失。

BCLT发明专利

美国专利 5387871、6127807

大陆专利 39360、288712、410844、400095

台湾专利 606688及追加专利、115740、101093、077459　　

 发明专利200710073209.0

实用新型专利:200720118464.8

BCLT投资价值分析

1、安全价值: BCLT在线放电功能，解决了中心机房蓄电池组维护工作难题，提高通信动力电源安全可靠性，大大降低通信事故，创造的长期经济价值与社会价值是不可估量的。
2、节省电池组投资成本价值:　解决电池组被提前报废，避免投资浪费问题，可延长电池组使用寿命和更换周期，维护效益明显呈现。
3、节能环保价值:　采用BCLT进行维护时，让蓄电池组直接对通信设备供电，机房内不会发生温度升高，可节省电能，直接创造经济效益。

BCLT-3000技术参数
