明锐定电压输入非稳压输出电源模块系列

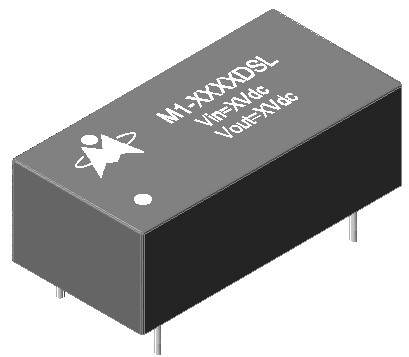

型号：M1-053.3DSL(H) DC-DC电源模块
封装形式：双列直插式（DIP 14PIN）：外形尺寸:(L*W*H）20.32*10.16*6.85mm
|
★定电压输入非稳压输出，输出功率1W |
★高转换效率达80%以上（典型值） |
|
★输入电压范围：5Vdc±10% |
★国际标准引脚方式 |
|
★输出电压：3.3Vdc±5% |
★100%高温烧机老化测试，高可靠度 |
|
★低纹波系数和低静态电流 |
★符合UL94-V0标准 |
|
★内置输入输出滤波器 |
★工作温度：-40℃---+85℃，自然冷却 |
|
★输入输出隔离高压1KVd/3KVd |
★可根据可户需要设计特殊规格产品 |
适用：主要用于大功率开关电源作为稳定输入电源的场合，即当二次电源使用，还适用于数字信号称处理电路以及电压稳定度要求不高的的模拟电路，特别适用于分布式电源供电系统及使用小功率电源供电的电路。行业举例：工控行业、仪器仪表、智能变送器、传感器、网络通讯设备等领域。
该系列所有型号如下：
|
单排 单输出系列 |
单排 双输出系列 |
单排 独立双输出系列 |
双排 单输出系列 |
双排 双输出系列 |
双排 独立双输出系列 |
|
M1-053.3SSL(H) |
M1-053.3SDL(H) |
M1-053.3SL |
M1-053.3DSL(H) |
M1-053.3DDL(H) |
M1-053.3DL |
|
M1-0505SSL(H) |
M1-0505SDL(H) |
M1-0505SL |
M1-0505DSL(H) |
M1-0505DDL(H) |
M1-0505DL |
|
M1-0509SSL(H) |
M1-0509SDL(H) |
M1-0509SL |
M1-0509DSL(H) |
M1-0509DDL(H) |
M1-0509DL |
|
M1-0512SSL(H) |
M1-0512SDL(H) |
M1-0512SL |
M1-0512DSL(H) |
M1-0512DDL(H) |
M1-0512DL |
|
M1-0515SSL(H) |
M1-0515SDL(H) |
M1-0515SL |
M1-0515DSL(H) |
M1-0515DDL(H) |
M1-0515DL |
|
M1-1205SSL(H) |
M1-1205SDL(H) |
M1-1205SL |
M1-1205DSL(H) |
M1-1205DDL(H) |
M1-1205DL |
|
M1-1212SSL(H) |
M1-1212SDL(H) |
M1-1212SL |
M1-1212DSL(H) |
M1-1212DDL(H) |
M1-1212DL |
|
M1-243.3SSL(H) |
M1-243.3SDL(H) |
M1-1215SL |
M1-243.3DSL(H) |
M1-243.3DDL(H) |
M1-1215DL |
|
M1-2405SSL(H) |
M1-2405SDL(H) |
M1-2405SL |
M1-2405DSL(H) |
M1-2405DDL(H) |
M1-2405DL |
|
M1-2412SSL(H) |
M1-2412SDL(H) |
M1-2412SL |
M1-2412DSL(H) |
M1-2412DDL(H) |
M1-2412DL |
(备注：产品型号中的“L”代表隔离1KV直流高压，“H”代表隔离3KV直流高压.)
我公司DC-DC电源产品的封装和引脚定义均符合国际标准，具有体积小、转换效率高、高可靠性等特点，特别符合现代电子系统电源设计中对电源产品性能指标及封装尺寸的要求；而且我司是自主研发生产，可根据可户需要设计特殊规格产品，价格合理，欢迎新老客户联系洽谈。
具体产品规格书请登陆我公司网站：www.gzmingrui.com
