（一） SDC28系列火炮坦克启动电源 型号：SDC282000T 类别：航空、军用直流稳压电源 尺寸：400×950（带轮）× 800 生产商：深圳市捷能达电子有限公司 ·产品描述     SDC28系列采用国际先进的宽范围ZVZCS软开关逆变技术，以德国西门子IGBT和非晶磁芯为核心器件，相继开发出“军用车载电源”，“自行火炮训练电源”，“导弹车方舱控制电源”，“坦克启动电源”等数十种军用特种逆变电源。     产口采用模块化设计，智能化控制，可以远程通讯，充分满足军用设备三化设计要求及及总装务部所提供的战术性能要求，已广泛应用于我国国防军事领域。 性能特点    ◇ 符合中国国家军用标准GJB572-88《飞机地面电源供电特性及一般要求》的要求    符合中国国家军用标准GJB 181A-2003《飞机供电特性》的要求     符合民用航空行业标准MH/T 6018-1999《地面静态电源》的要求 ◇ 规格多    输出电压28.5V、输出电流50～2000A 、输出功率60KW（单机）之内任选。 ◇ 五新    新型的电子元器件、新型的电磁材料、新的变换技术、新的控制理论、新的功能 ◇ 五高    频率高、效率高、功率密度高、功率因数高、可靠性高 ◇ 高精度，低纹波    该直流电源采用峰值电流控制，响应快，输出稳压精度高。同时输出配备多级滤波器，EMI／EMC满足EN61000-6-3，EN61000-6-1，输出纹波低。 ◇ 效率高 具有宽范围的软开关技术使电源高效率，低噪声；整机效率可达到95%（@100%负载下）。 ◇ 体积小，重量轻 由于采用软开关变换技术，使得内部散热器大大减小，整机体积比硬开关稳压电源更小可靠性更高，重量更轻，功率密度高，能满足许多军用装备的特殊需求。 ◇ 可靠性高  具有输入缺相保护、短路保护、过载保护、过压保护、过流保护和独立的温度检测保护电路和针对军用电源高可靠性特殊设计。 ◇ 远端测量 远端测量功能可用于补偿输出端子到负载之间的电压降。 ◇ OVP过电压保护 OVP过电压保护功能为标准配置，任何介于3V到110%额定最大电压之值都可被预设置成OVP的保护值。 ◇ 短路保护 在一定情况下允许长时间短路。 ◇ 过载保护 电源内部设有过载保护电路，防止电源因过载而损坏。 ◇ 过热保护 电源内部过热时自动停机无输出，低温时设备自动恢复输出。 ◇ 输出显示 电压、电流采用高精度LED数字表显示。 ◇ 智能化 可与计算机连接，组成计算机控制的智能电源（选配）。 技术数据 容量 SDC282000T 输入 输入电压范围 三相380V±15% 频率 47-63HZ 输出 外特性 恒电压CV 额定输出电压 28.5V 输出电压范围 0～35V 额定输出电流 2000A 输出电流范围 0~105%额定输出电流 启动最大电流 3000A 源电压效应 <±0.1% 负载效应 <±0.2% 满载纹波有效值 <±0.5% 高频噪声 <±2% 负载响应时间 1ms 效率 >90% @ 100% load 显示 数字电压表 (4 1/2)  规格:±0.5%rdg+2digit 数字电流表 (4 1/2)  规格:±0.5%rdg+2digit 工作条件 储存温度 -40℃~+60℃ 工作温度 -20～46℃（普军型）－25～55℃（外贸型） 相对湿度 ≤95％（无凝露） 防护等级 IP20 大气压力 80～106KPc（海拔2000m以下） 噪声 < 65 dB at 1 meter 保护 输入缺相保护 三相输入的型号 过电压保护设定 3V到110%额定最大电压，过压时自动保护并告警 输出过流保护 若电流超过850A，电源工作5秒后自动关机， 10秒钟后恢复正常输出。可以连续保护自启动转换。 短路保护 输出端可长时间短路，短路时有声光报警 当短路解除后，电源自动恢复正常工作 过热保护 >85℃动作，当过温解除后，可以自动恢复输出 可靠性 平均无故障工作时间：大于20000小时 绝缘要求 绝缘强度 输入对壳AC2000V/1分钟，漏电流小于10mA 输入对输出AC1500V/1分钟，漏电流小于10mA 绝缘电阻 输入对壳、输入对输出：DC1000V，大于100MΩ 输出对壳：DC500V，大于100MΩ 冷却装置 强制风扇冷却 引线压降补偿 具有自动引线压降补偿功能 机箱 三防要求 所有部件均符合国标、国军标 冲击、振动要求 符合国标、国军标 尺寸（宽×高×内深）mm 400×950（带轮）× 800 重量 100Kg 选配附件 1.飞机地面连接器（PJD-450HT） 2.航空电缆（10m,15m,20m）

（二） 28V 航空军用直流电源 型号：SDC28800T（28.5V军用直流电源） 类别：航空直流稳压电源 生产商：深圳捷能达电子有限公司 ·产品描述    SDC28 系列航空军用大功率稳压直流电源采用国际先进的宽范围ZVZCS软开关逆变技术，以德国西门子IGBT和非晶磁芯为核心器件专为航空-军事装备研制而成，本系列电源提供了高度稳定的输出电压及电流，可适用于世界各国飞机、航空器使用；可适用于装甲武器等军事装备的启动电源；也可作为航空器材的输入电源的模拟实验。由于它采用了当前国际先进的软开关技术及成熟可靠的控制电路，在捷能达公司多年军品电源研发设计的技术积淀和不断创新中，SDC28所具有的高精确度、高稳定性和高可靠性的优良电子特性在航空军用领域的应用中一次次书写着辉煌。   性能特点    ◇ 符合中国国家军用标准GJB572-88《飞机地面电源供电特性及一般要求》的要求    符合中国国家军用标准GJB 181A-2003《飞机供电特性》的要求     符合民用航空行业标准MH/T 6018-1999《地面静态电源》的要求 ◇ 规格多    输出电压28.5V、输出电流50～2000A 、输出功率60KW（单机）之内任选。 ◇ 五新    新型的电子元器件、新型的电磁材料、新的变换技术、新的控制理论、新的功能 ◇ 五高    频率高、效率高、功率密度高、功率因数高、可靠性高 ◇ 高精度，低纹波    该直流电源采用峰值电流控制，响应快，输出稳压精度高。同时输出配备多级滤波器，EMI／EMC满足EN61000-6-3，EN61000-6-1，输出纹波低。 ◇ 效率高 具有宽范围的软开关技术使电源高效率，低噪声；整机效率可达到95%（@100%负载下）。 ◇ 体积小，重量轻 由于采用软开关变换技术，使得内部散热器大大减小，整机体积比硬开关稳压电源更小可靠性更高，重量更轻，功率密度高，能满足许多军用装备的特殊需求。 ◇ 可靠性高  具有输入缺相保护、短路保护、过载保护、过压保护、过流保护和独立的温度检测保护电路和针对军用电源高可靠性特殊设计。 ◇ 远端测量 远端测量功能可用于补偿输出端子到负载之间的电压降。 ◇ OVP过电压保护 OVP过电压保护功能为标准配置，任何介于3V到110%额定最大电压之值都可被预设置成OVP的保护值。 ◇ 短路保护 在一定情况下允许长时间短路。 ◇ 过载保护 电源内部设有过载保护电路，防止电源因过载而损坏。 ◇ 过热保护 电源内部过热时自动停机无输出，低温时设备自动恢复输出。 ◇ 输出显示 电压、电流采用高精度LED数字表显示。 ◇ 智能化 可与计算机连接，组成计算机控制的智能电源（选配）。 技术数据 容量 SDC28800T 输入 输入电压范围 三相380V±15% 频率 47-63HZ 输出 外特性 恒电压CV 额定输出电压 28.5V 输出电压范围 0～35V 额定输出电流 800A 输出电流范围 0~105%额定输出电流 启动最大电流 1200A 源电压效应 <±0.1% 负载效应 <±0.2%（阻性负载） 满载纹波有效值 <±0.5% 高频噪声 <±2% 负载响应时间 1ms 效率 >90% @ 100% load 显示 数字电压表 (4 1/2)  规格:±0.5%rdg+2digit 数字电流表 (4 1/2)  规格:±0.5%rdg+2digit 工作条件 储存温度 -40℃~+60℃ 工作温度 -20～46℃（普军型）－25～55℃（外贸型） 相对湿度 ≤95％（无凝露） 防护等级 IP20 大气压力 80～106KPc（海拔2000m以下） 噪声 < 65 dB at 1 meter 保护 输入缺相保护 三相输入的型号 过电压保护设定 3V到110%额定最大电压，过压时自动保护并告警 输出过流保护 若电流超过850A，电源工作5秒后自动关机， 10秒钟后恢复正常输出。可以连续保护自启动转换。 短路保护 输出端可长时间短路，短路时有声光报警 当短路解除后，电源自动恢复正常工作 过热保护 >85℃动作，当过温解除后，可以自动恢复输出 可靠性 平均无故障工作时间：大于20000小时 绝缘要求 绝缘强度 输入对壳AC2000V/1分钟，漏电流小于10mA 输入对输出AC1500V/1分钟，漏电流小于10mA 绝缘电阻 输入对壳、输入对输出：DC1000V，大于100MΩ 输出对壳：DC500V，大于100MΩ 冷却装置 强制风扇冷却 引线压降补偿 具有自动引线压降补偿功能 机箱 三防要求 所有部件均符合国标、国军标 冲击、振动要求 符合国标、国军标 尺寸（宽×高×内深）mm 400×950（带轮）× 800 重量 100Kg 选配附件 1.飞机地面连接器（PJD-450HT） 2.航空电缆（10m,15m,20m）

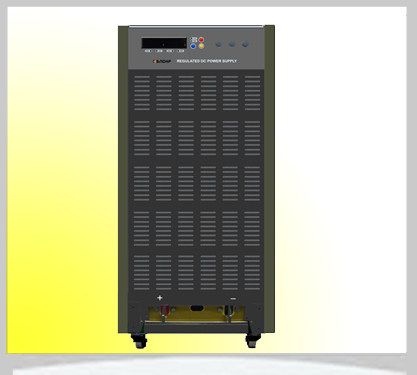

（三）

直流稳压电源

型号：SDC30系列(整机容量5KW以下)

类别：航空、军用直流稳压电源

生产商：深圳捷能达电子有限公司

·产品描述

    SDC系列大功率程控直流稳压电源集多年工作经验，采用先进的软开关技术，使得 效率提高和热量及开关管的负荷大大降低，这些都提高了电源的可靠性。该系列电源可 以提供0—600V/0-800A范围单机最大输出功率24KW的大功率直流源。它可提供航空- 军事的直流电源及模拟测试，适用于各国飞机，航空器，还用于研发，老化测试，磁场 控制，OEM，电镀，产品测试或其他测试测量应用。

特点

1、符合GJB572-88，GJB 181A-2003，MIL-STD-704，MH/T 6018-1999标准；
2、软开关技术使电源高效率，低噪声，高可靠性；
3、恒压和恒流工作方式，可自动切换并指示工作模式；
4、具有短路保护、限流保护、过热保护、过压保护、过流保护；
5、预制功能，加载前预先设置好电压、电流、过压值，还有28.5V快捷键，操作方便简单；
6、品质高，体积小，重量轻，高功率密度，可靠性高；

性能指标
