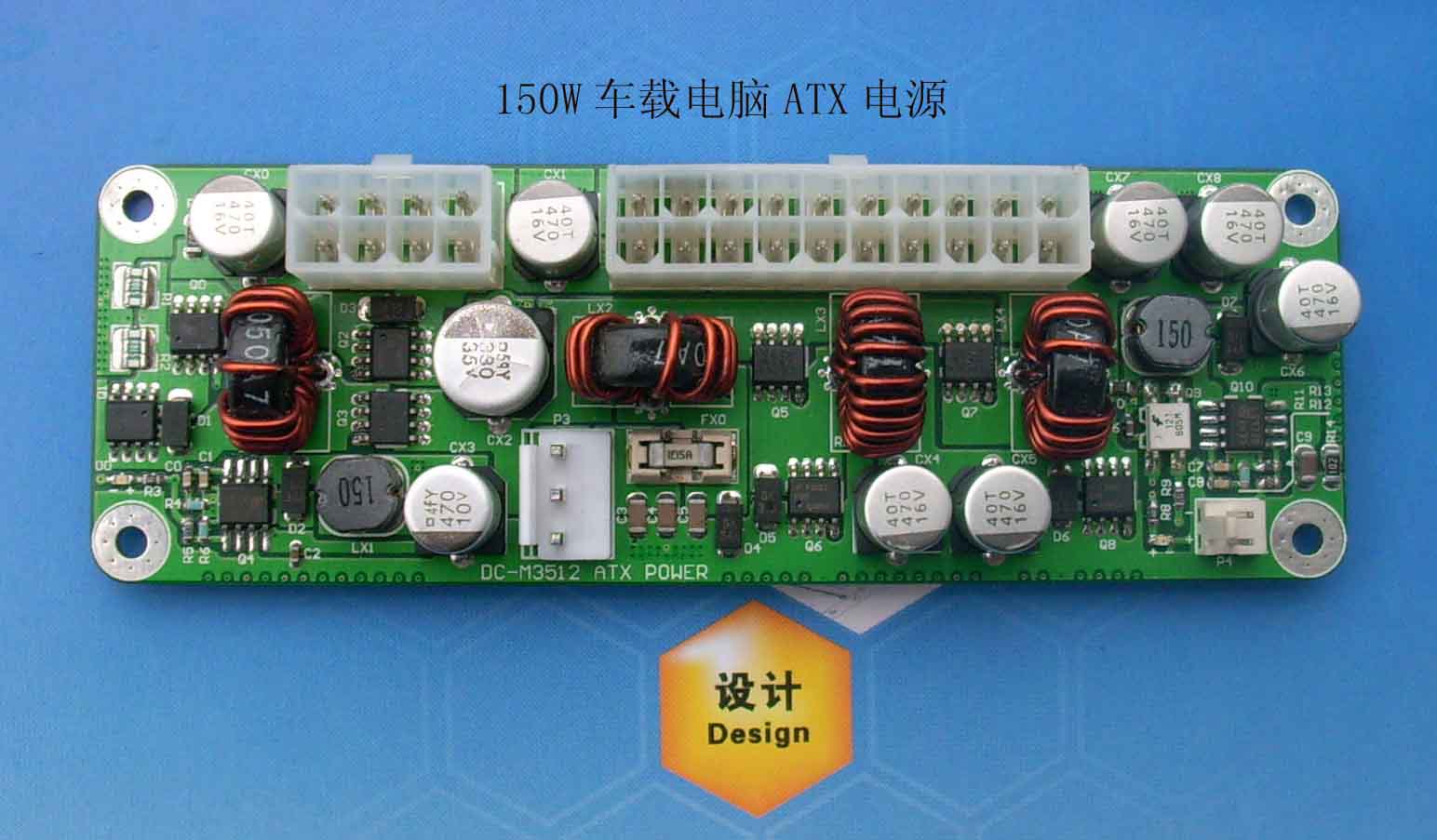

150W车载电脑专用ITPS功能DC-DC ATX 电源
产品型号:DC-M3512 ATX POWER
◆产品版本:
1、直流12伏电压输入版本,ITPS保护工作电压范围10-17伏。
2、直流19伏电压输入版本,ITPS保护工作电压范围15-24伏。
3、直流24伏电压输入版本,ITPS保护工作电压范围19-30伏。
4、宽电压8-32伏输入版本,无ITPS输入电压保护功能,其他功能不变。
◆特点:
1、ITPS功能10秒延时开机。
2、ITPS功能10秒延时关机。
3、ITPS功能90秒延时强制关机。
4、ATX12V(双12伏)电压功能插口。
5、完备的输出短路、过载、过压、欠压保护功能。
6、合理的外型尺寸:120mm(长)X 40mm(宽)X 25mm(高)。
7、红色LED指示输入电源的状态;蓝色LED指示DC-M3512 ATX电源板的工作状态。
◆工作参数:
电压类别 |
最低电压值 |
典型电压值 |
最大电压值 |
额定电流 |
极限电流 |
备 注 |
INPUT |
8V |
12V或24V |
32V |
大于20A |
- |
7V@20A |
5VSB |
4.75V |
5V |
5.25V |
2A |
3A |
10.0W |
+5V |
4.75V |
5V |
5.25V |
8A |
10A |
40.0W |
+3.3V |
3.15V |
3.3V |
3.45V |
8A |
10A |
26.4W |
+12V |
11.5V |
12V |
12.5V |
6A |
7A |
72.0W |
-12V |
-11.5V |
-12V |
-12.5V |
0.8A |
1A |
9.6W |
PS_ON |
- |
5V |
- |
- |
- |
- |
PS_OK |
- |
5V |
- |
- |
额定功率 |
158.0W |
◆产品包装配件:
1、DC-M3512 ATX POWER电源板1PCS;
2、输入电源线(含ACC黄线)1PCS;
重要说明:ITPS功能是从ACC线(黄色线)取得控制信号,通过ITPS插座的连接线连接到电脑主板的PS_SW开关来控制电脑主板的开机或关机和各种保护功能。
