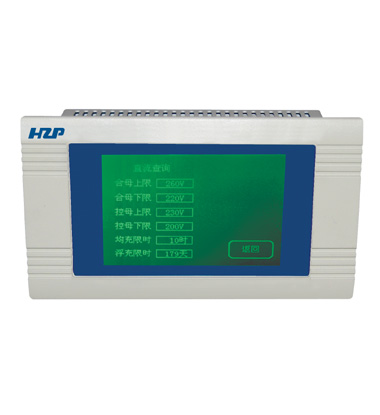

产品型号

      HZ-JK-03

适用范围

      触摸屏式监控系统可配置多种整流模块，可支持任何接线方案的直流电源系统，适用于各种直流电源屏(柜) 。

功能特点

● 采用大屏幕触摸屏，点阵液晶显示，长寿命LED背光，实现全汉化显示，除完 成常规数据测量， 电源系统运行状态的实时显示外，还提供各种菜单、信息提示、屏幕触摸操作，真正实现人机对话操作；

● 采用以数字化DSP为核心的集散式监控系统，模块化设计；对交流配电、直流馈电、整流模块、电池组和系统支路绝缘实施全方位的监测和控制；

● 对电池电压、充放电电流的精确管理及严格控制是保护电池及延长电池使用寿命的关键，为此本监控系统根据用户设定的充电参数（如电压保护值，充电限流值、维护性均充间隔时间等），调整整流模块的充电方式、充电电流，自动完成电池的精确管理及保养维护；

● 电池温度补偿功能，免维护电池的充电电压需要随环境温度的变化做相应的调整，才能保障电池 处于最佳工作状态，延长电池使用寿命。本监控模块可自动完成电池温度补偿，确保电池工作在最佳状态；

● 通过显示屏，信号灯及声光报警提供各种工作状态、故障类型、故障部位指示；系统故障可准确定位，使系统维护变得简单有效；

● 监控系统的软硬件采用开放式设计，根据客户不同需求可随时增加、修改监控的测量、控制参数，以及监控功能配置；

● 检测双路交流供电电压和交流接触器状态，当一路电网掉电、电压过高或过低、电网三相不平衡时自动将系统供电切换到另一路并发出声光报警；

● 监测整流模块的输出电压和故障状态：当模块有故障时，监控系统发出声光报警信号；

● 可本地或远程控制整流模块的开/关机、自动电池充电均浮充转换；

● 监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和降压模块状态，当发生异常情况时发出声光报警；

● 监测电池电压及充放电电流：当市电中断由电池维持向负载供电时，如果电池电压降至低压告警值，监控模块发出声光报警；当市电恢复后监控系统可对电池进行自动均衡充电管理；若电池长期处于浮充状态，为保养电池每隔一定时间进行一次均衡充电（时间由用户设定，默认时间为720小时），以保持电池容量；另外当用户认为有必要对电池进行均充电时，亦可通过按键操作进行手动均衡充电；

● 单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池；

● 支持母线、支路绝缘检测，支路绝缘阻值过低报警；

● 采用电力部标准协议，RS232或RS485串行通讯接口，9600BPS波特率，可方便地与电力自动化系统对接，实现电源系统“遥信、遥测、遥控、遥调”的四遥功能；

● 系统对重要故障提供8组继电器常开触点输出，故障内容可按用户需要自行设定。
