产品详情
| 商品简介： |
| 本机是一种能输出各相100VA的电压三相无失真继电测试仪。与以往的测试仪*相比较，输出容量增加到2倍、而且新装备了输出切换器和直流输出等。当然，三相设定等以往的功能照样保留。使用的方便性也更加提高，各种各样的测试可以非常顺畅地进行 |
详细说明： |
|
|
|
 |
|
|

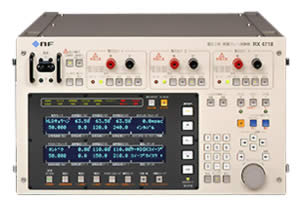

电压三相继电保护测试仪
RX 4718
V3 PROTECTIVE RELAY TESTER
|
电压三相测试仪功率增加、功能增强
|
| 本机是一种能输出各相100VA的电压三相无失真继电测试仪。与以往的测试仪*相比较，输出容量增加到2倍、而且新装备了输出切换器和直流输出等。当然，三相设定等以往的功能照样保留。使用的方便性也更加提高，各种各样的测试可以非常顺畅地进行 |
|
|
| 右侧面 单相（短路/地线）/三相（1L/2L）切换输出 | | |
|
- 输出容量与以往的测试仪*相比较增加到2倍。在125V量程实现了100VA/相。
- 除了交流输出之外，还增加了直流输出。（在输出时，选择其中之一。）
- 内置输出切换器。单相（短路/地线）/三相（1L/2L）切换输出。
- 响应输入最多可扩展到255个通道（选购件）。
- 以往的测试仪*相比较，增加了一位数字的振幅设定位数。
- 为了测试失调检测继电器，装备了SOR急变模式。
- 可用外部启动信号来启动时间计数器。（计数器可独立使用）
- 在正面控制面板上追加了输出全部ON/OFF开关。
- 在正面控制面板上追加了正面端子/侧面端子切换开关。
- 输出频率50Hz固定、60Hz固定、内部可变频率（10Hz～200Hz）、外同步、线路同步可选。
- 装备自动扫描功能、控制面板设定存储、主/从功能、谐波加法运算功能、GPIB、电源输入100V/200V自动切换、……等。
＊ 与本公司4708/4710、4708A/4710A、REX 4708A/REX 4710A相比较。
※ 也可供面向海外的规格。详情请与本公司接洽。 |
■RX 4717/RX 4718 继电保护测试仪
| 注意： |
| ●无特别说明时单位为有效值 |
| ●上述额定值为输出频率在48Hz～62Hz时 |
| ●上述额定值为环境温度在0～+40℃时 |
| ●输出电压在电压和电流的各输出端子上规定。 相位由各输出相对值来规定。 |
| ●急变·扫描仅在电压与电流输出都在同一量程内时方可 |
●交流输出
| 型 号 |
RX 4717 |
RX 4718 |
| 输出要素 |
电压1要素 |
电流1要素 |
电压3要素 |
| 输出量程 |
恒定电压输出单相 |
恒定电流输出单相 |
恒定电压输出三相 |
| 40V |
125V |
250V |
0.4A |
4A |
20A |
40V |
125V |
250V |
| 交流输出电压范围 |
0～40V |
0～125V |
0～250V |
10Vmax |
10Vmax |
18Vmax*1 |
0～40V |
0～125V |
0～250V |
| 交流输出电流范围 |
0.2Amax |
0.8Amax*2 |
0.2Amax |
0～0.4A |
0～4A |
0～20A |
0.2Amax |
0.8Amax*3 |
0.2Amax |
| 额定负荷*3 |
200Ω |
156Ω |
1250Ω |
25Ω |
2.5Ω |
0.45Ω*4 |
200Ω |
156Ω |
1250Ω |
| 输出容量 |
8VA |
100VA |
50VA |
4VA |
40VA |
180VA*1 |
8VA |
100VA |
50VA |
| 设定分辨率 |
振幅 |
1mV |
0.01V |
0.01V |
0.01mA |
0.1mA |
1mA |
1mV |
0.01V |
0.01V |
| 相位 |
0.1° |
*1 RX 4717的20A量程的输出电压18V max为最大10A输出。
（参阅输出电流-输出电压特性图）
*2 125V×0.8A=100VA（在小于63.5V时电流受到限制）。
*3 电压输出额定负荷为在最大电压输出时的可使用最小电阻值，
电流输出额定负荷为在最大电流输出时的可使用最大电阻值。
*4 10A输出时最大为1.8Ω。
|
| ●交流输出
| 型 号 |
RX 4717 |
RX 4718 |
| 额定时间 |
连续 |
| 允许负荷功率因数 |
0.7～1.0（延迟） |
| 振幅精确度 *5 |
小于全量程的±0.5% , 0.2% typ. |
| 相位设定范围 |
－359.9°～＋359.9°（延迟设定） |
| 相位精确度 *6 |
小于±0.5°, ±0.3°typ |
| 负荷调节 |
振幅 |
小于±0.2% |
| 相位 |
小于±0.2° |
| 线路调节 |
振幅 |
小于±0.1% |
| 相位 |
小于±0.1° |
| 失真系数 *6 |
小于±0.5% |
| *5 纯电阻额定负荷时。 *6 纯电阻额定负荷·额定输出时。 |
 |
●信号发生部分
| 型 号 |
RX 4717 |
RX 4718 |
| 模式 |
50Hz固定、60Hz固定、内部可变、外同步、线路同步（外同步、线路同步在频率急变、频率扫描时不能使用。） |
| 频率范围（内部可变） |
10.000Hz~200.000Hz 分辨率1mHz 精确度小于±30ppm |
| 外同步频率范围 |
45Hz~65Hz 同步稳定时间 小于1秒 |
| 输出波形 |
正弦波、谐波、直流、任意波（任意波用GPIB、RS-232C来设定数据） |
| 谐波模式 |
| 多次加法运算（谐波1设定）： |
|
次数1～25次 |
|
振幅0～100%（分辨率0.1%） |
|
相位0～359°（分辨率1°） |
| 1波加法运算（谐波2设定）： |
|
次数1～25次中的任何一波 |
|
仅限电流输出 |
|
振幅相位连续可变、可非同步设定 | |
| 多次加法运算（谐波1设定） |
|
次数1～25次 |
|
振幅0～100%（分辨率0.1%） |
|
相位0～359°（分辨率1°） | |
●信号发生部分
| 型 号 |
RX 4717 |
RX 4718 |
| 手动模式 |
根据控制面板上的设定，自由地输出正常/故障状态。控制频率、输出振幅、相位、波形输出 |
急
变
模
式 |
急变动作 |
保持、不保持两种动作 |
| 急变要素 |
频率、输出振幅、相位、波形 |
| 急变开始相位 |
0～359.9°（分辨率0.1°） |
| 预触发时间 |
10～6000ms（分辨率1ms） |
| 故障持续时间 |
0.001～65.000s （强制「正常」恢复时间） |
| 消振时间 |
1～100ms 1ms分辨率以及关闭 |
| 动作·恢复同时测量模式 |
在一次急变中、同时测量动作时间与恢复时间（仅在间隔中计数器动作） |
| 扫描模式 |
关于频率、相位、振幅，自动在正常与故障之间扫描，用解扣信号自动停止扫描，由此测量保护继电器的动作值和恢复值。
扫描时间：1.0～1000s（分辨率0.1s） 也可用手动扫描（修正拨盘） |
| 搜索扫描模式 |
反复进行指定次数的扫描，测量动作值 |
| 圆盘形搜索扫描模式 |
从最初启动动作时间很慢的圆盘形保护继电器开始、进行搜索扫描、在短时间内测量更加准确的动作值 |
| 95测试模式 |
在一次扫描中、测量动作频率、动作时间、恢复频率、恢复时间 |
| SOR急变模式 |
测试失调检测继电器 |
●计时器
| 型 号 |
RX 4717 |
RX 4718 |
| 测量模式 |
通过连接来自保护继电器的解扣信号，测量保护继电器的动作时间（动态特性） |
| 间隔、单发、序列、开始计测共四种模式 |
| 测量范围 |
0～9999.9ms、10.000～99.999s、100.00s～999.99s共三种量程 自动量程切换 |
| 测量精确度 |
±（0.01％＋1digit） |
●外部输入输出信号
| 型 号 |
RX 4717 |
RX 4718 |
| 用于外部放大器的信号输出 |
1Vrms（各量程额定值设定时） |
| 用于放大器的外部信号输入 |
1Vrms（各量程额定输出） |
| 动作开始信号输入 |
电压信号输入（悬浮）：范围0～+130V、阈值电压+2.5V
触点信号输入（悬浮）：开路电压+5V、短路电流10mA |
| 解扣信号输入 |
电压信号输入（悬浮）：范围0～+130V、阈值电压+2.5V、+8V、+50V
触点信号输入（悬浮）：开路电压+5V、短路电流10mA |
| 急变指令信号输入 |
范围0～+130V、阈值电压+2.5V |
| 急变指令延迟信号输出 |
TTL信号、0V～+5V、公共端为机壳电位 |
| 急变指令直接信号输出 |
TTL信号、0V～+5V、公共端为机壳电位 |
| 预触发信号输出 |
TTL信号、电压信号输出0V～+5V（公共端为机壳电位）、以及触点信号输出（悬浮） |
| 频率同步信号输入 |
范围-130V～+130V、阈值电压+2.5V、公共端为机壳电位 |
范围-30V～+30V、阈值电压+2.5V、公共端为机壳电位 |
| 频率同步信号输出 |
TTL信号、范围0V～+5V、公共端为机壳电位 |
| 用于TPR的频率同步信号输入输出 |
与京滨电测器公司生产的TPR-33N连接、本机与TPR-33N的输出频率同步、TPR-33N与本机的输出频率同步 |
| 用于TPR的急变控制信号输入输出 |
与京滨电测器公司生产的TPR-33N连接、根据TPR-33N的指令本机急变、根据本机的指令TPR-33N急变 |
| 外部响应输入 |
通过连接扩展响应输入盒（选购件），解扣输入数最多可扩展到255个通道 |
| 直流控制电源输出 |
用于保护继电器的控制电源的
直流电源输出（110V、0.5Amax） |
- |
●三相操作功能
| 型 号 |
RX 4717 |
RX 4718 |
| 自动设定项目 |
- |
三相一起设定、相切换、平衡三相、线间电压运算、1LG、2LS |
| 自动扫描 |
- |
1LG, 2LG |
●输出切换器
| 功能 |
可在三相线间或各相切换电压输出、电流输出 |
可在线间/相间切换单相电压输出、可在1L（地线）/2L（短路）切换三相电压输出 |
●主从功能
| 功能 |
将2～4台本机连接起来可实现多相化
对于频率、输出振幅、相位，仅限于主控机可以进行急变和扫描的同时动作 |
●其他
| 型 号 |
RX 4717 |
RX 4718 |
| 控制面板设定存储 |
控制面板设定 32种形式、注释10个文字 |
| 任意波形输出 |
用GPIB、RS-232C传送数据制作12Bit×4096字的任意波形（电压、电流、正常、故障可分别设定） |
| 振幅系数设定 |
仅限于外部设备用的振荡器输出可以设定乘以系数的值 |
| 振幅微调整 |
- |
| 接口 |
标准装备GPIB、RS-232C（不能同时使用） |
| 电源 |
交流85V～115V/180V～250V自动切换 48Hz～62Hz |
| 功率消耗 |
800VA（额定负荷时） |
| 性能保证温度·湿度 |
0～＋40℃、10～80％RH（无结露） |
| 外形尺寸（mm） |
不含突起物 |
430(W)×249(H)×469(D) |
| 最大尺寸 |
446(W)×264(H)×524(D) |
| 重量 |
约19.5kg |
| 附件 |
正面盖板、电源线、电源传送电缆、电压输出电缆、电流输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包 |
正面盖板、电源线、电源传送电缆、电压输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包 |
●直流输出
| 型 号 |
RX 4717 |
RX 4718 |
|
额定电压输出 |
额定电流输出 |
额定电压输出 |
| 额定输出量程 |
40V |
125V |
250V |
0.4A |
4A |
20A |
40V |
125V |
250V |
| 直流输出电压范围 |
±40V |
±125V |
±250V |
±10Vmax |
±10Vmax |
±18Vmax |
±40V |
±125V |
±250V |
| 直流输出电流范围 |
±0.1Amax |
±0.2A |
±4A |
±10A |
±0.1Amax |
| 额定负荷*7 |
400Ω |
1250Ω |
2500Ω |
50Ω |
5Ω |
1.8Ω |
400Ω |
1250Ω |
2500Ω |
| 振幅精确度 |
小于全量程的±1.0%、±0.5%典型值（纯电阻额定负荷时） |
小于全量程的±1.0%、±0.5%典型值（纯电阻额定负荷时） |
| 设定分辨率 |
0.01V |
0.1V |
0.1V |
0.1mA |
1mA |
10mA |
0.01V |
0.1V |
0.1V |
| 负荷调节 |
小于±0.5%（额定输出振幅、负荷变化100%时） |
| 线路调节 |
小于±0.1%（额定输出振幅、电源变化10%时） |
| *7 电压输出额定负荷为最大电压输出时的可使用最小电阻值，电流输出额定负荷为最大电流输出时的可使用最大电阻值。 | |
