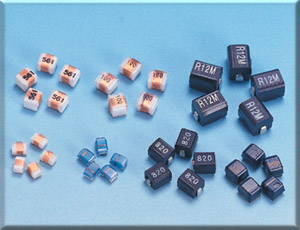

产品名称: 塑封电感,贴片绕线电感,贴片大电流电感,铁氧体贴片电感,贴片磁屏蔽电感

产品型号: SMD322522,SMD453232,CM3225,CM4532

介绍：绕线式表面安装电感
SMD-322522/453232/453232P/565050/633232

特徵 :　　

• 绕线贴片电感 .
• 尺寸精确,可靠性高.
• SMD322522/453232是高Q质的小型绕线结构.
• SMD453232P/565050直流电阻小,适用於电源的大电流环境.
• SMD633232的特性类似色码电感EC24类.

料号说明 :　　

　　
(1)产品类型 : 表面安装贴片电感, 即SMD型 .　　
(2)款式 : 长=4.5 mm 宽=3.2mm 高=3.2mm .　　
(3)电感值 : 100 表示10 uH .　　
(4)电感值公差 : J :+5% ; K :+10% ; M :+20% .　　
电感值和额定电流范围:

• SMD-322522     0.01~220uH       450~50mA
• SMD-453232     0.1~1000uH       800~30mA
• SMD-453232P    1.0~330uH         1050~90mA
• SMD-565050     1.0~10000uH    1800~25mA
• SMD-633232     0.22~1000uH    1150~60mA
• 测试设备:
  L&Q : L<1.0uH HP4291B 阻抗分析仪及HP16193A测试夹.
               L>=1.0uH HP4285A 精密LCR表配HP16034E测试夹.
  DCR 毫欧表.
  SRF HP4291B 阻抗分析仪.
• 电气特性於25^oC测试.
  　

特性 :　　

• 额定电流 : 基於温升不超过20^oC且电感值大於标称值之90%.
• 工作温度 : -20^oC 至 80^oC.

应用 :　　

• 个人电脑和掌上产品.
• 磁盘驱动器和计算机外围设备.
• 通讯.
• VCD, DVD 和 电视电路.
• 测试仪器.
• 汽车电子控制

　微型表面安装贴片扼流圈
SMTSDR 321618C/322520(C)/453226(C)/575047C 型

特徵:

• 这种微型贴片电感是绕线於特制的磁芯上.
• SMTSDR322520/453226在高频时Q质高,低直流电阻.
• SMTSDR321618C/322520C/453226C/565047C低直流电阻,大电流容量,高阻抗.极适合於直流电源电路中充当扼流圈.

料号说明 :

1. 产品类型:表面安装电感.
2. 型号 : SDR 型: 长=4.5mm 宽=3.2mm 高=2.6mm.
3. C:作扼流圈用;无C:一般用途.
4. 电感值: 101 表示 100 uH.
5. 电感公差: J:+ 5%;K:+ 10%;M:+20%.

电感值和额定电流范围:

• SMTSDR322520       0.1~560uH           0.70~0.04A
• SMTSDR453226       1.0~2200uH         0.50~0.03A
• SMTSDR321618C    0.12~100uH         0.97~0.08A
• SMTSDR322520C    1.0~560uH           1.0~0.06A
• SMTSDR453226C    1.0~470uH           1.08~0.09A
• SMTSDR575047C    0.12~10000uH    6.0~0.05A
• 测试设备:
  L&Q : HP4285A精密LCR表.
  DCR : 毫欧表.
  SRF : HP4291B 阻抗分析仪.
• 电气特性於25^oC测试.

特性 :

• 额定电流 : 基於温升不超过 20^oC并且电感值大於标称值的90%.
• 工作温度 : -25^oC 至 85^oC.
• 应用 : 寻呼机, 无线电话..
• 高频通讯产品.
• 个人电脑.
• 磁碟驱动器及电脑外设.
• 直流电源电路.
