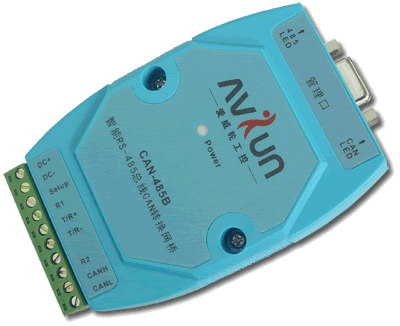

CAN-485B 智能RS485总线CAN转换网桥

公司名称：深圳联脉电子有限公司
所属类别：电源应用分类>>工控电源
电子信箱：shenzhen-ly@163.com
联系电话：18929398684
联系人：联脉
更新时间：2011-4-22 14:46:29

产品详情

    CAN-485B具有1个RS485通道，1个CAN通道，一个RS232设置端口，它可以很方便地嵌入到RS485网络和CAN网络之间，在不需要改变原有RS485网络软硬件结构的前提下，使RS485网络获得与CAN网络的通讯接口。CAN-485B设计成将RS485的串行帧重新打包为CAN扩展帧，并通过CAN收发器发到CAN总线上；反之，如果CAN-232B的收发器收到CAN总线上的数据帧，而且通过了验收码校验，它就会把CAN帧拆包，并将其中的数据发到RS485端口上，因此它可以在CAN与RS485之间精确地转换信息。
    从CAN-485B的工作原理可以知道，它是一款智能协议转换网桥，可让您方便地完成RS485协议和CAN协议的转换，使RS485网络和CAN网络实现通讯。而这种转换对客户是透明的，换言之，用户无需对原来的串行通信软件做任何变动，就可实现CAN总线数据与RS485总线数据之间互连通讯。
CAN-485B广泛应用于各类远程通讯领域，也适用于RS485网络向CAN网络升级，同时CAN-485B可作为产品配套模块直接嵌入用户的实际产品中。
    CAN-485B有两种工作模式：设置模式和工作模式。在设置模式下，用户可对它的参数进行设置，而在工作模式中，它完成上述的协议转换。CAN-485B特别适合小流量的CAN-bus数据传输应用，最高可达300帧/秒的数据传输速率。
    CAN-485B采用表面安装工艺，板上自带光电隔离模块，在控制电路和CAN电路之间；控制电路和RS485电路之间，实现完全电气隔离。CAN-485B也采用防雷设计，两个端口均提供每线600W的抗雷击承受力，加上独立的DC/DC电源，这样的三保险设计使CAN-485B具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。另外CAN-485B体积小巧使用方便也是便携式系统用户的最佳选择。

产品规格
输入电压范围：可接任意7.5-24V/200mA直流电源，通过外接线端子接入
微处理器：内置带看门狗的22兆CPU，高速可靠，防止死机
RS485传送速率： 1200BPS-57600BPS 之间与RS485总线速度自适应，无须设置
管理端口： RS232接口，标准DB9F座，TXD、RXD、GND三线制，与RS-485接口共用，方便设置
CAN控制器：采用PHILIPS SJA1000T芯片
CAN收发器：采用PHILIPS PCA82C250高性能芯片
数据传送速率： CAN控制器数据传送速率可编程最高达1Mbit/s
状态指示灯：一个POWER电源灯，一个RS485状态灯，一个CAN状态灯
通讯接口：采用外接式10位接线端子，可方便CAN总线和RS485总线的连线
CAN协议： CAN 2.0B规范(兼容CAN 2.0A)，符合ISO/DIS 11898 规范
建议最高帧流量： 300帧/秒
参数设置：独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
防雷设计：高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
光电隔离耐压：连续1000VDC，瞬态1500VDC
安装方式：可选标准DIN 导轨安装或简单固定方式
终端匹配：无需开盖，在端子上就可实现是否接入终端匹配电阻

典型应用
CAN-bus接口转换产品开发
CAN-bus教学应用远程通讯
CAN-bus网关网桥
智能楼宇控制数据、广播系统等CAN-bus应用系统
CAN-bus工业自动化控制系统
