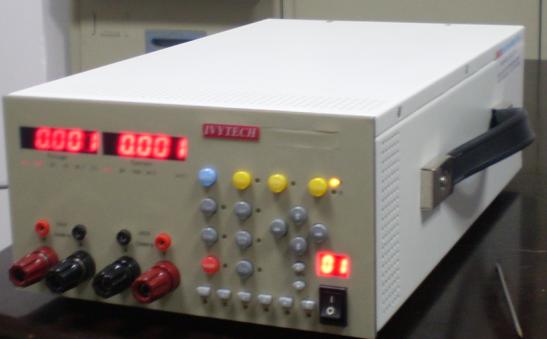

双路电子负载(DUAL DC ELECTRONIC LOAD)
INPUT RATING Voltage Current Power |
CH.A+60V 50A 250W |
CH.B:+60V 5A 50W | |
CC MODE Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
0~5A/50A 1.33mA/13.3mA |
0~0.5A/5A 0.133mA/1.33mA | ||
CR MODE Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
0.04~1.2~4.5KΩ 0.32mΩ/0.22mS |
0.4~12~45KΩ 3.2mΩ/0.022mS | ||
CV MODE Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
2-60V | |||
16mV | |||
DYNAMIC MODE Slew Rate |
Thigh/Tlow:50uSec to 9.999Sec | ||
4~200mA/us |
0.4~20mA/us | ||
40~2000mA/us |
4~200mA/us | ||
4 1/2 DVM Range Resolution |
Accuracy:±0.05% of(setting+range) | ||
15V/60.00V 0.001V/0.01V | |||
4 1/2 DAM Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
15A/50A 1mA/10mA |
1.5A/5A 0.1mA/1mA | ||
Load ON/OFF Voltage |
Load ON Voltage:0.1~25.0V Load OFF Voltage:0~25V | ||
双路电子负载技术特点(DUAL DC ELECTRONIC LOAD):
●双负载位于同一台机器,单组功率最大为300W(60V/50A/250W&60V/5A/50W)
●双高精度/高分辨率4位半电压电流表
●具有定电流、定电阻、定电压、动态、短路模式测试
●内含宽范围的脉波产生器,其中高/低负载电流、负载时间及斜率可以独立控制
●负载电流斜率可控制性:如负载准位改变,Load ON/OFF切换及电源供应器开机时电压上升瞬间等,以上负载电流的斜率可以依上升/下降负载电流斜率来控制设定
●短路负载测试功能及短路电流量测功能
●保护功能包含过电压、过电流、过功率、过温度及逆向极性保护等
●具备电源供应器的过电流保护(OCP)与过电压保护(OVP)的测试功能
●具有自动过程控制功能(AUTO Sequence)可达成单机自动测试系统
●具有150组储存/呼叫记忆功能
●RS-232/GPIB(可选)控制的接口功能,包含负载状态的设定及电压电流表读回
●遥控器(可选),提供使用者远程操作5组储存/呼叫功能,用“NG”指示灯显示当前测试状况,最适合生产线上使用。
