军用装备配套电源

案例一    机载模块电源

输入：直流20V～30V，单相1145V，400Hz

输出：三相四线，方波36V，频率400Hz

容量：60VA

应用：飞机导航陀螺仪供电



案例二    高频逆变电源

输入：直流24V±4V

输出：三相四线21/36V，正弦波，频率2400Hz

容量：100VA

应用：陀螺仪供电



案例三    机载逆变电源

输入：直流24V±4V

输出：单相220V，PWM波，频率50Hz

容量：500VA

应用：MA-60冰箱供电

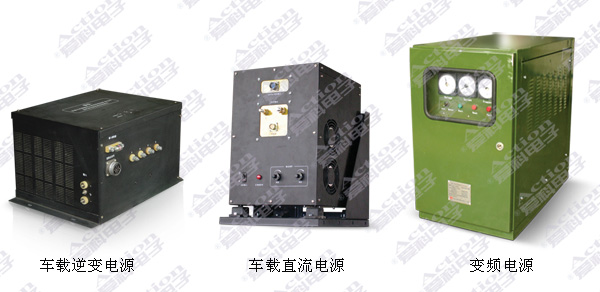

案例四    车载逆变电源

输入：直流24V±4V

输出：三相四线115/200V，正弦波，频率400Hz

容量：1500VA

应用：某型号机载设备的检修供电，主要包括雷达、导航仪、火控系统、惯导系统等。

特点：该电源输出波形品质，明显优于传统的变频电源车，并具有体积小，运输方便，单人就可方便的移动电源，完全可以替代电源车。



案例五    车载直流电源

输入：交流85V～264V，50Hz

输出：直流28.5V

电流：150A

应用：新型无人飞机地面保障

特点：宽范围电压输入，可并联冗余运行，抗震设计。



案例六    方舱安装电源

输入：三相380V±15%

输出：三相四线115/200V，正弦波，频率400Hz

容量：60kVA

应用：军用方舱移动车辆内部安装使用，用于制导雷达等设备供电。



案例七    变频电源

输入：三相三线200V±15%，400Hz

输出：单相200V，50Hz

容量：8kVA

应用：某型号装备方舱空调供电
