TA3240系列立式穿芯交流电流互感器LI074V1/2009

一、特点：

1．立式穿芯，安装方式灵活，既可固定于母线上，又可固定在底板上

2．输出为软线引出形式，便于在工程现场接线；

二、使用环境条件：

1．环境温度：-55℃~+85℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：20Hz~1kHz。

四、绝缘耐热等级：F级(155℃)。

五、安全特性

1．绝缘电阻：常态时大于1000MΩ；

2．抗电强度：可承受工频6000V/50Hz/1分钟；

3．阻燃性：符合UL94-Vo级。

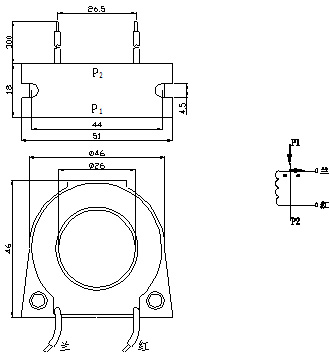

六、外形图、安装尺寸和线圈图：

七、典型应用及性能参数：

按右图所示应用时性能参数见下表：

注意：此系列互感器用于电机保护、软启动、大电流监控的场所

● 说明：

b．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移。在线性范围内，最大允许电流不应超过1秒钟。

c．若用户需要的变流比与上述不同，可按用户要求订制。

八、注意事项：

1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

2．电流互感器次级回路在工作时不允许开路，所以请不要装熔断器。
