   YKMGD（LXMGD）系列高压水电阻软起动柜（水阻柜）是一开集团林信公司专为额定电压为3-10KV大中型同步或异步鼠笼式,绕线式电动机制造的高压业态软起动装置,采用具有国内领先水平的计算机仿真软件对电动机的起动全过程进行模拟仿真，使电动机起动的全过程可预测、可调整、可控制。起动电流小而平滑、无冲击，显著降低电网压降，保证电网的可靠运行，有效的保护了电动机及被其起动的传动机械。具备完善的报警提示功能和电动机保护功能,采用PLC控制，可靠性高。

    在标准型的基础上，增加电流闭环自动控制功能。即在电动机起动过程中自动检测电动机电流，同时根据电流大小自动调节控制装置，使电动机起动达到最佳化。

    采用先进的控制技术，使电动机起动过程的控制响应更快，精度更高。

    电动机起动电流可预置，满足不同工况，负载的起动要求。

    该装置是在电机定子回路中串入可变液体电阻的一种降压起动方工，即随着主电动机的起动，装置自动改变液体电阻动、定极板之间的间距（或是两极固定不变），使电阻线性均匀减小，电机端电压均匀提高的一种起动方式。

    主机起动结束后，软起动装置从主回路中完全脱离开（或处于零电位），活动极板自动复位，为下次起动作好准备。

额定电压(KV 有效值) 3 6 10
最高电压(KV 有效值）3.5 6.9 11.5
电液箱工频耐压(KV)(有效值) 相对地18 23 30
同相间12 15 18
最小电气间隙(mm) 75 100 125
起动电流/额定电流(lq/Ie) 2.5-3.5(现场可调)
液阻正常工作温度(℃) 0-70
起动时间(s) 10-60-120(现场可调)
防护等级IP20,IP30
连续起动次数(次) ＜1500kw 冷态（＜20℃) 热态（≥20-4℃)
咨询热线:13616647778 联系人:赵工
水阻柜LXMGD-800
水阻柜LXMGD-900
水阻柜LXMGD-1000
水阻柜LXMGD-1600
水阻柜LXMGD-1800
水阻柜LXMGD-2000
水阻柜LXMGD-2200
水阻柜LXMGD-2800
水阻柜LXMGD-3200
水阻柜LXMGD-4000
水阻柜LXMGD-5000
水阻柜LXMGD-6000
水阻柜LXMGD-8000

水阻柜YKMGD-800
水阻柜YKMGD-900
水阻柜YKMGD-1000
水阻柜YKMGD-1600
水阻柜YKMGD-1800
水阻柜YKMGD-2000
水阻柜YKMGD-2200
水阻柜YKMGD-2800
水阻柜YKMGD-3200
水阻柜YKMGD-4000
水阻柜YKMGD-5000
水阻柜YKMGD-6000
水阻柜YKMGD-8000

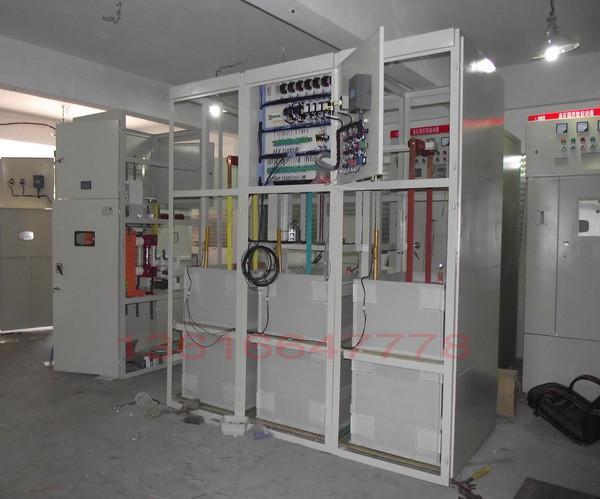

一.高压水阻柜主要组件
1、柜体:由角钢和金属薄板焊接而成，柜体内预留有电液箱固定位，电气室固定位以及整套传动机构的活动空间，并予留了柜体接地设施，整个装置的进出线均采用下进下出方式。
2、电气室:电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件，门上安装有指示登记表、操作开关、信号灯等，室的下部安装的是二次外接端子排。
3、水阻箱:电液箱在柜内下部，箱内安装有液体电阻起动（未定）、定极板。在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的。箱内还设有液位过低、液温过高等保护开关，在主机起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方 可通过加水孔（排潮孔）注入清水（自来水），直到液位过低报警消除即可。电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能进行起动操作。关于允许起动信号所包含的全部条件将在使用及维护中进 行介绍。

二.运输储存
（1）本装置的运输过程中，严禁横放、侧置，并需加防雨措施；
（2）本装置（即使是带外包装的）不宜长期户外储放。较长时间不用的柜子包括电液粉等备件，应储放 在干燥、通风的室内。

三.订货须知
  订货时请提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否打开；
　若需做仿真应提供电动机的Iq/Ie、Mq/Me、Mmax/Me、GD2、以及被拖动完成特性曲线或相关参数电网 短路容量Sd和工况说明,设备表面颜色,若用户有其它特殊要求，可与我公司协商订货。
