模块化电力UPS典型应用方案

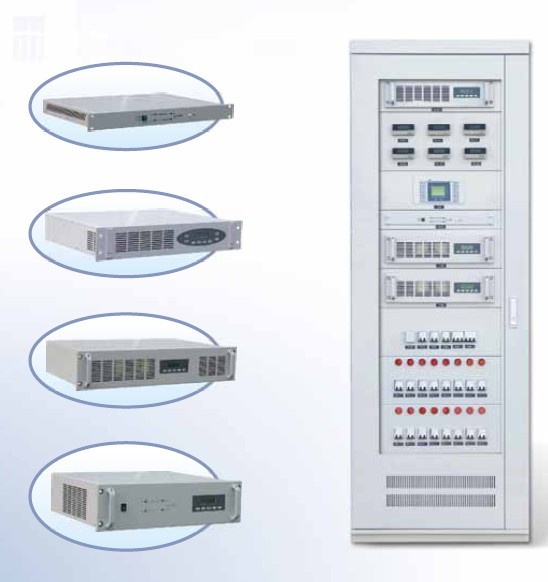

       1，220KV、110KV及以下变电站应用，选用一套PSN-U型电力UPS屏，系统由交流输入隔离变压器、两台DLP电力专用UPS模块、一套系统监控、一台静态旁路开关、显示表头及馈电回路等组成。系统不单独配电池，而是共用站内直流屏的电池，因UPS的直流母线与输入和输出均以完全隔离，因而不影响直流母线的对地绝缘。
       2，500KV变电站应用方案，采用两套完全相同的电力UPS系统屏组成，采用母线分段的方式，将两套系统连接，实现两套系统互为备用。每套系统分别由：输入隔离变压器、电力专用UPS模块、主监控、两台静态旁路开关等组成。

模块化电力UPS不间断电源技术特点：
    1, UPS不单独配后备电池而共用直流系统的电池。
    2, UPS的输入输出对直流母线必须隔离,保证不影响直流母线的对地绝缘.
    3，DLP电力专用模块采用32位DSP全数字化SPWM控制技术，具有抗干扰能力强，运算数度块，智能化程度高等特点，控制精度和输出波形质量高。
    4, 可以组成N+1并联冗余系统，可靠性高，并联模块数可达16台，配置灵活方便
    5，各模块的运行及并联均由内置DSP独立控制完成，不需另加控制或并联单元，均流效果极佳。
    6，模块的安装和维修极为方便，更换一个模块只需几十秒钟，使系统维护变得安全，简单高效，并且扩容灵活方便
    7，LCD液晶现示及故障声光报警，汉字操作界面，可显示和设置模块的工作状态和工作参数，显示直观，且具有RS232/RS485远程通讯口，操作与监视简单方便。
    8，如果系统出现故障，将有声光报警，面板上具有消音键消除故障声光报警，一旦出现新故障声音报警又将产生，在故障没有消失之前光报警不会消失。
    9，系统的输入与输出完全电气隔离，整个系统的绝缘性能良好。

保护特性
输入欠压保护
输入过压保护
输出过载保护
输出短路保护
过温保护

主要的技术参数
系统容量：                2KVA~160KVA
交流输入电压：            220V/380V，50HZ
交流输入电压变化范围：    220V/380V  ±10%
交流输入频率变化范围：50HZ  ±10%
额定电池电压：            110VDC/220VDC
旁路转换时间：            电子式≤4mS 机械式≤20mS
交流输出额定电压：        220VAC
交流输出额定频率：        50HZ
功率因素：                0.8~0.85滞后
效率 :                    ≥91%
动态响应：                电压瞬变范围＜5%（负载0↔100％）
波形失真度：              阻性满载＜3％，非线性满载＜5％
并联不均流度：             ＜5%额定电流有效值
过载能力：                负载电流＜105％，连续工作
                          负载电流105～125％，持续10min
                          负载电流125～150％，持续1min
                          负载电流＞150％，60mS
工作环境：                -5~+45°C
湿度：0～90%，无冷凝
