模块化电力UPS不间断电源技术特点:
1, UPS不单独配后备电池而共用直流系统的电池。
2, UPS的输入输出对直流母线必须隔离,保证不影响直流母线的对地绝缘.
3,DLP电力专用模块采用32位DSP全数字化SPWM控制技术,具有抗干扰能力强,运算数度块,智能化程度高等特点,控制精度和输出波形质量高。
4,可以组成N+1并联冗余系统,可靠性高,并联模块数可达16台,配置灵活方便
5,各模块的运行及并联均由内置DSP独立控制完成,不需另加控制或并联单元,均流效果极佳。
6,模块的安装和维修极为方便,更换一个模块只需几十秒钟,使系统维护变得安全,简单高效,并且扩容灵活方便
7,LCD液晶现示及故障声光报警,汉字操作界面,可显示和设置模块的工作状态和工作参数,显示直观,且具有RS232/RS485远程通讯口,操作与监视简单方便。
8,如果系统出现故障,将有声光报警,面板上具有消音键消除故障声光报警,一旦出现新故障声音报警又将产生,在故障没有消失之前光报警不会消失。
9,系统的输入与输出完全电气隔离,整个系统的绝缘性能良好。
保护特性
输入欠压保护
输入过压保护
输出过载保护
输出短路保护
过温保护
主要的技术参数
系统容量: 2KVA~160KVA
交流输入电压: 220V/380V,50HZ
交流输入电压变化范围:220V/380V ±10%
交流输入频率变化范围:50HZ ±10%
额定电池电压: 110VDC/220VDC
旁路转换时间: 电子式≤4mS 机械式≤20mS
交流输出额定电压: 220VAC
交流输出额定频率: 50HZ
功率因素: 0.8~0.85滞后
效率 : ≥91%
动态响应: 电压瞬变范围<5%(负载0↔100%)
波形失真度: 阻性满载<3%,非线性满载<5%
并联不均流度: <5%额定电流有效值
过载能力: 负载电流<105%,连续工作
负载电流105~125%,持续10min
负载电流125~150%,持续1min
负载电流>150%,60mS
工作环境: -5~+45°C 湿度:0~90%,无冷凝

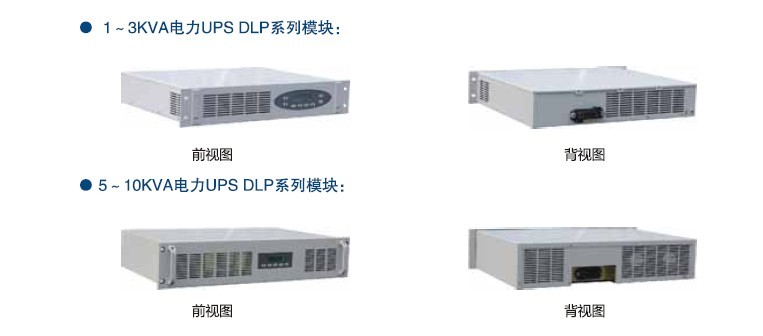

尺 寸:1KVA~3KVA 446×390×84 4KVA~10KVA 595*405*127
重 量:1KVA~3KVA 10.5Kg 4KVA~10KVA 29Kg
