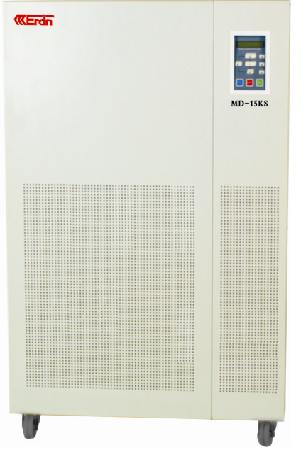

MD系列
功率范围:1KVA~30KVA
工作方式:单进单出工频在线式
应用范围:工作站、小中型数据中心部门级集中供电
功率范围:1KVA~30KVA
工作方式:单进单出工频在线式
产品特点
■高可靠性设计
双变换在线式设计,使UPS的输出为频率跟踪、锁相稳压、滤除噪声、低失真度、不受电网波动干扰的纯净正弦波电源,使UPS对用户设备提供更为全面和完美的保护。
输出零转换时间,满足精密设备对电源的高标准要求。
■对负载保护能力强
机内标配输出隔离变压器,抗干扰能力强,为用户设备提供更为全面、完美的保护。
极小的零地电压差,满足精密仪器设备的供电需求,保护设备的安全运行。
负载兼容性好,可以适用各种不同类型的负载,满足各种应用场合的需求。
■环境适应性强
宽广的电压输入范围达150~310Vac(加AVR),避免频繁地切换至电池供电,适应于电力环境恶劣的地区。
UPS的输入频率范围大,保证接入各种燃油发电机均可稳定工作。
■电池优化性能高
采用智能电池管理技术,从而延长电池的使用寿命,减少电池维护次数。
先进的恒压充电技术,最大限度活化电池,节省充电时间,延长蓄电池的使用寿命。
■保护周全可靠
具有开机自诊断功能,避免因UPS隐患而可能引发的故障风险。
具有输出过载保护、输出短路保护,逆变器过温保护、电池欠压预警保护和电池过充电保护等多种保护功能,极大地保证了系统运行的稳定性和可靠性。
内置静态电子旁路开关,当UPS发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,并提供报警功能。
直流启动功能,可在无市电的状态下直接启动UPS,满足用户的应急需求。
■网络管理人性化
LCD显示面板,向用户准确地提供UPS的工作环境和工作状况信息。
通过RS232接口配合UPS智能监控软件可与电脑进行通讯,UPS的各种参数一目了然地显示在通讯界面上。
外接SNMP适配器,U PS具有远程网络管理功能,提供即时的UPS资料和电源信息,通过各种网络管理系统进行通讯和管理。
■ 节能与环保设计
采用了抗老化性能优异的LCD显示面板和经氟碳工艺处理的机箱外观,环保耐用,历久如新;
采用可拆解式模块化设计,易维护并高度节约资源;
采用新型涡流风扇,散热性能优异,高度节能;
采用无环流控制电路,节电性能良好;
采用绿色整流和逆变技术,为用户提供清洁的能源;
■ 基于第六代IGBT和高速静态开关切换技术,可靠性更高
MD系列技术参数表
型号 |
MD-1KS/H |
MD-2KS/H |
MD-3KS/H |
MD-4KS/H |
MD-6S/H |
MD-8KS |
MD-10KS |
MD-12KS |
MD-15KS |
MD-20KS |
MD-25KS |
MD-30KS | |||||||||||||
额定容量(VA) |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA | |||||||||||||
额定容量(W) |
0.8KW |
1.6KW |
2.4KW |
3.2KW |
4.8KW |
6.4KW |
8KW |
9.6KW |
12KW |
16KW |
20KW |
24KW | |||||||||||||
额定电压 |
220Vac或230Vac | ||||||||||||||||||||||||
输入 | |||||||||||||||||||||||||
输入电压范围 |
150~310Vac(加AVR) | ||||||||||||||||||||||||
输入频率范围 |
50/60Hz±5% | ||||||||||||||||||||||||
频率跟踪速率 |
1Hz/s | ||||||||||||||||||||||||
输入功率因数 |
>0.97 | ||||||||||||||||||||||||
最大输入电流 |
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||||
输出 |
| ||||||||||||||||||||||||
输出电压 |
220Vac±1%或230Vac±1% | ||||||||||||||||||||||||
输出频率(电池模式) |
50/60Hz±0.5% | ||||||||||||||||||||||||
功率因数 |
0.8 | ||||||||||||||||||||||||
波形失真度 |
线性负载<3% | ||||||||||||||||||||||||
过载能力 |
过载110-150%,维持5min后输出转为旁路供电:大于150%、维持300ms后输出转为旁路供电 | ||||||||||||||||||||||||
峰值系数 |
3:1(max) | ||||||||||||||||||||||||
整机效率 |
>90% | ||||||||||||||||||||||||
转换时间 |
| ||||||||||||||||||||||||
市电模式→电池模式 |
0ms | ||||||||||||||||||||||||
电池 |
| ||||||||||||||||||||||||
电池电压 |
48VDC/192VDC(可选) |
192VDC |
240VDC | ||||||||||||||||||||||
充电时间 |
8~10小时完成90%容量 | ||||||||||||||||||||||||
面板显示 |
| ||||||||||||||||||||||||
LED |
指示电池低压,市电状态,朔变,旁路,UPS异常,过载指示 | ||||||||||||||||||||||||
LCD |
显示输入输出电压,频率,电池电压,负载百分比,机内温度 | ||||||||||||||||||||||||
通讯 |
| ||||||||||||||||||||||||
通讯界面 |
RS232通讯界面 SNMP网络界面(选件) | ||||||||||||||||||||||||
保护标准 |
| ||||||||||||||||||||||||
突波保护 |
符合lEEE527B标示 | ||||||||||||||||||||||||
噪声保护 |
符合FCC.A标准 | ||||||||||||||||||||||||
工作环境 |
| ||||||||||||||||||||||||
温度 |
0~ | ||||||||||||||||||||||||
相对湿度 |
0~95%℃不结露 | ||||||||||||||||||||||||
储藏温度 |
| ||||||||||||||||||||||||
噪音 |
<55dB(距离箱体 | ||||||||||||||||||||||||
物理特性 |
| ||||||||||||||||||||||||
净重(Kg) |
46 |
63 |
75 |
65 |
69 |
88 |
100 |
120 |
150 |
220 |
230 |
245 | |||||||||||||
毛重(Kg) |
56 |
78 |
90 |
85 |
89 |
118 |
130 |
140 |
175 |
250 |
260 |
275 | |||||||||||||
尺寸(W×D×H)mm S 长机 H标机 |
200×530×460(S) |
200×600×490(S) |
220×580×540(S) |
220×580×700 |
300×590×870 |
410×670×935 |
730×460×1180 | ||||||||||||||||||
200×530×600(H) |
200×600×632(H) |
220×580×700(H) | |||||||||||||||||||||||
执行标准 YD/T 1095-2000 | |||||||||||||||||||||||||
注:MD1-6K可以内置12V7AH电池标机(S 长机 H标机)
MD1-10K可以做标准机架UPS,尺寸如下表:
机器型号 |
直流电压 |
外形尺寸W×H×D (mm) |
机架MD-1K(RM) |
48VDC |
483×267×460 |
机架MD-2K(RM) |
48VDC |
483×356×460 |
机架MD-3K(RM) |
48VDC |
483×356×460 |
机架MD-4K(RM) |
192VDC |
483×356×480 |
机架MD-6K(RM) |
192VDC |
483×356×480 |
机架MD-8K(RM) |
192VDC |
716×356×480 |
机架MD-10K(RM) |
192VDC |
716×176×450 |
