蓄电池在线监测装置
蓄电池在线监测装置•配置选择及说明
产品型号                      配置说明
BCSU-50R                 两组48节12V电池单体、满足电力UPS蓄电池组、在线监测内阻
BCSU-120R                一组120节2V电池单体、满足电力220V蓄电池组、在线监测内阻
BCSU-24R                 两组24节12V电池单体、满足电力220V蓄电池组、在线监测内阻
BCSU-110R                两组60节2V电池单体、满足电力110V蓄电池组、在线监测内阻
BCSU-240R                一组240节2V电池单体、满足电力UPS蓄电池组、在线监测内阻
BCSU-60R                 两组24节2V电池单体、满足电力通信48蓄电池组、在线监测内阻
蓄电池在线监测装置
        蓄电池存在的任何故障，BCSU蓄电池内阻监控管理系统可以为用户提供精确的预报，通过在线实时监测蓄电池电压及内阻，有效检测每个电池单体状况，有效预测出各节电池的供电性能。有效排查各类故障隐患，BCSU蓄电池监控的重要监测功能包括有：
（1）单体浮充电压监测功能：单体电压监测功能可以有效在线监测各单体电池电压的均衡性。但蓄电池浮充电压和电流的关系受内部氧再化合物的影响，故障电池的单体电池浮充电压偏移也比较大，所以通过浮充电压进行阀控铅酸电池的故障检测时，检测结果存在一定的误差。甚至有“浮充电压正常但放电时出现严重故障”的情况。
（2）单体电池放电电压及充电电压监测功能：监测单体电池放电充电时的电压变化，是检测阀控铅酸电池的故障的一种有效方法。单体电池电压放电时下降的速度、充电时上升的速度都与蓄电池供电性能“健康”状况有关，故障电池的放电电压下降得比正常电池快、充电电压上升比正常电池快。据此可以检查出故障电池，这种方法检测结果准确，但必须与放电试验结合进行。
（3）在线监测单体蓄电池内阻准确预测电池故障 ：通过监测单体电池内阻预测电池故障是一个可以替代频繁放电试验的精确可靠方法。需要说明的是：单体电池的内阻与其寿命、供电能力有着密切关系，因此可以用来检测电池放电时的供电性能；单体电池的内阻与其容量的关系不成线性关系，因此单体电池的内阻不能用来直接表示电池准确的容量，但可以作为电池性能好坏的重要指示信号。大量实验结果表明，如果单体电池的内阻增加超过某个经验数据，这个电池的未来寿命一定有问题，甚至不能放出应有的容量了，据此可以精确有效检查出有故障隐患的电池。
（4）其它监测及告警功能：实时在线监测并记录电池充放电运行情况，检查和确认电池组的工作状态。为防止影响将来电池正常工作的有害条件施加于电池，在异常工作条件（例如在高压下浮充、深度放电和温度过高过低等）出现时将及时告警并记录。
（5）历史数据存档及管理功能：蓄电池组从安装到报废之间的所有充电记录，放电记录，异常事件等，BCSU蓄电池监控管理系统实现全过程记录并一一存档，可自动计算各单体电池剩余容量，通过特性曲线，及特性比较图，并判断蓄电池的性能优劣，可以通过对所有电池单体内阻历史数据进行对比，根据内阻变化趋势来判断分析出蓄电池寿命及故障隐患。
蓄电池在线监测装置
蓄电池在线监测装置的主要特点：
1. 具备实时在线监测蓄电池组各单体电池的内阻、电压、电流、温度及总电压功能。
2. 可以通过后台数据分析软件，对蓄电池组进行在线剩余容量分析。通过蓄电池内阻及剩余容量分析，精确判断蓄电池大电流放电能力及供电性能。
3. 具有自动校准功能，保证测量精度的准确性。工作环境或老化等原因导致产品测量精度发生误差，现场使用工程师可自行校准,无须返回厂家计量及校正。
4. 监测主机配备背光式液晶显示屏，方便巡查人员查看各种充放电记录、异常事件及蓄电池工作状态查询。
5. 具备记录存储功能，可以将测量全过程的电池组和电池单体的电压、放电电流、温度等参数实时（可根据需要设定扫描周期）地记录下来。
6. 定期在线监测蓄电池各单体内阻值、通过内阻分析精确有效查找出蓄电池故障隐患。
7. 具备图表分析功能，可以通过后台软件显示总电压曲线图、各单体电压曲线图、电压条形图、电流曲线图、特性比较图及数据表格等图表，帮助用户直观分析电池工作状态。
8. 具有在线监测分析、自动计算每个单体电池的剩余容量。
9. 异常告警功能：当发生电池电压过高、过低、温度异常事件时，主机自动告警并实时保存报警记录。异常事件能自动记录并上传，主机能保存1000个以上异常事件，每一异常事件排序以发生时间作为标识。
蓄电池在线监测装置
BCSU技术规范----适用于电力220V/110V蓄电池组在线监控：
特性 技术参数
型号 BCSU-120N BCSU-120W BCSU-120C BCSU-120D  BCSU-120R
应用范围 电力220V电池系统的
日常维护检测 电力220V电池系统
在线实时监测 电力220V电池系统在线实时监测 电力220V电池系统在线实时监测
适用场合 便携式、可移动 固定式，在线监控
采集方式 有线采集
单体电压 无线采集
单体电压 有线采集单体电压 有线采集单体电压 有线采集单体电压
剩余容量分析 有 有 有 有 有
内阻监测功能 无 无 无 无 有内阻监测功能

测量组数 测量1组，每组120节
适用于220V/110V 监测1组
2V、120节/组 监测2组
2V、120节/组 监测1组
2V、120节/组
内阻监测界面 无 无 无 A、测量范围：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
蓄电池在线监测装置
BCSU技术规范----适用于镉镍电池、电力220V/110V蓄电池组在线监控
特性 技术参数 　
型号 BCSU-240H BCSU-24D BCSU-24R BCSU-110D BCSU-110R
应用范围 镉镍电池系统
在线实时监测 电力220V电池系统
在线实时监测 电力220V电池系统
在线实时监测 电力110V电池系统
在线实时监测 电力110V电池系统
在线实时监测
适用场合 固定式，在线监控 固定式，在线监控 固定式，在线监控 固定式、在线监控 固定式、在线监控
采集方式 有线采集
单体电压 有线采集
单体电压 有线采集
单体电压 有线采集
单体电压 有线采集
单体电压
剩余容量分析 有 有 有 有 有
内阻监测功能 标配无，可选配内阻监测功能，型号是BCSU-240M
无 有内阻在线监测功能 无 有内阻在线监测功能
测量电池组数 在线监测一组
镍隔电池240节/组 在线监测两组
12V、24节/组 在线监测两组
12V、24节/组 在线监测两组
2V、60节/组 在线监测两组
2V、60节/组
内阻监测界面 无 无 A、测量范围：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5% 无 A、测量范围：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
蓄电池在线监测装置
BCSU技术规范----适用于UPS  600V蓄电池组在线监控
特性 技术参数

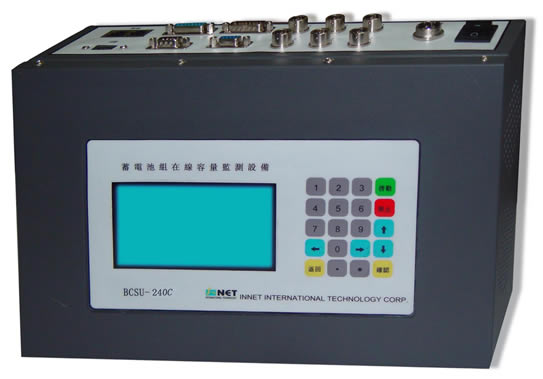

型号 BCSU-50N BCSU-50H BCSU-50D BCSU-50R   BCSU-240C
应用范围 UPS 蓄电池组 UPS 蓄电池组 UPS 蓄电池组 UPS 蓄电池组 UPS 蓄电池组
适用场合 便携式、可移动 便携式、可移动 固定式，在线监控 固定式、在线监控 固定式、在线监控
采集方式 有线采集单体电压 无线采集单体电压 有线采集单体电压 有线采集单体电压 有线采集单体电压
剩余容量分析功能 有 有 有 有 有
内阻测量功能 无 无 无 有内阻监测功能 无
测量电池组数 同时测量两组
12V、48节/组 同时测量两组
12V、48节/组 同时监测两组
12V、48节/组 同时监测两组
12V、48节/组 同时监测一组
2V、240节/组
内阻监测界面 无 无 无 A、测量范围：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5% 无
蓄电池在线监测装置
BCSU技术规范----适用于通信48V蓄电池组在线监控
特性 技术参数
型号 BCSU-60N BCSU-60W BCSU-60C BCSU-60R
应用范围 通信48V电池系统的
日常维护检测 通信48V电池系统
日常维护检测 通信48V电池系统
在线实时监测 通信48V电池系统
在线实时监测
适用场合 便携式、可移动 便携式、可移动 固定式，在线监控 固定式、在线监控
采集方式 有线采集单体电压 无线采集单体电压 有线采集单体电压 有线采集单体电压
剩余容量分析 有 有 有 有
内阻监测功能 无 无 无 有内阻在线监测功能
测量电池组数 同时测量两组、24节/组 同时测量两组、24节/组 在线监测两组、24节/组 在线监测两组、24节/组
内阻监测界面 无 无 无 A、测量范围：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
