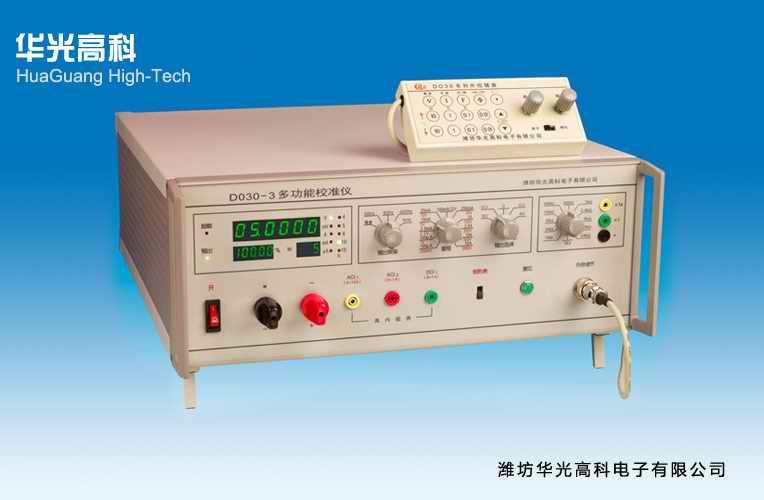

DO30-3型交直流标准源、多用表校准仪、多功能校准仪
  一、 用途、特点：
    DO30-3型交直流标准源是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
  二、 主要功能：
   1、51/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。
   2、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
   3、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
   4、交、直流电压输出范围为0～1050V。
   5、交、直流电流输出范围为0～60A。
   6、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。
   8、输出超载能自动保护，手动复位。
   8、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。
   9、钳形表测量：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。
附表： 　

输出项目 输出范围 额定输出 最大输出 准 确 度 交直 流电压 0～300mV 20mA 100mA 基本误差： DC：±0.03% AC：±0.05% 1KHz附加误差：±读数值的0.05% 电压附加误差：±0.02mV ACI:≤1mA不考核精度 0～1V～3V 50mA 100mA 0～5V～10V～30V 100mA 200mA 0～50V～100V～300V 50mA 100mA 0～250V～500V～1000V DC:20mA AC:40mA DC:20mA AC:60mA 交直 流电流 0～100mA DC:3V AC:36V 0～1A DC:3V AC:12V 0～50A 1.5V 标准电阻 10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率档位（10kΩ～24MΩ) 0.25W ±(0.3%+20mΩ) 注 ：（1）工作环境温度超过23 ℃ ±2 ℃，每变化10℃，附加误差小于该量程基本误差 （2）50A 1KHz误差为 ±（读数值的0.15%+满量程的0.05%）

三、 技术性能：
   1、稳定性：AC﹤满量程的0.02%/5分钟，DC﹤满量程的0.01%/5分钟，作精密测量时仪器需预热两小时。
   2、交流失真度： ﹤0.5%
   3、直流纹波系数：﹤0.05%（额定输出时）
   4、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
   5、输出电压、电流以及中值电阻的范围及准确度见（附表1）（23℃±2℃，输出值大于10%量程）
