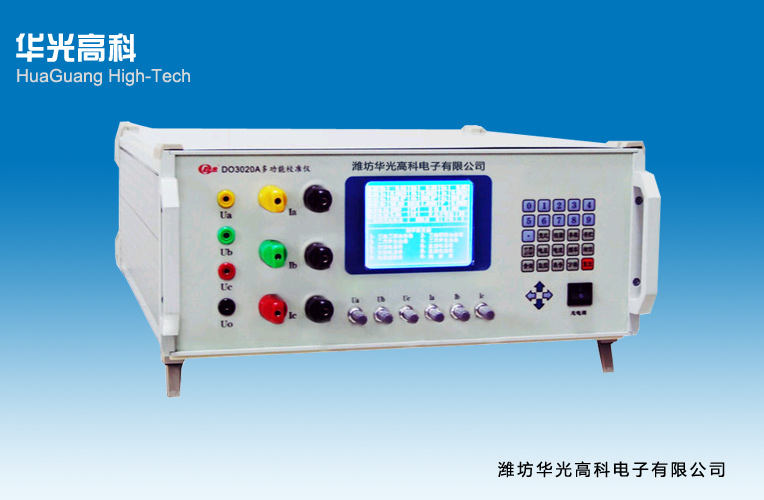

DO3020A

SD109—83电能检定装置检定规程

SD—11—83交流仪表检定装置检定装置检定方法

◆主要功能说明
 数字调频、调相、调幅、智能化设计、操作由键盘控制；
 电压、电流输出具有恒压、恒流特性，定频、定相功能；

 多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；
 直流输出与交流输出分开；

 输出电压短路、输出电流开路具有自动保护功能，并有声光提示；
 背光式液晶显示直观明了；

 采用编程方式电表进行检验，直接显示误差并打印测试结果；
 具有除电能表外的软件修正标准表功能。

◆主要技术参数

 输出电压档：30V、100V、200V、400V、600V调节细度为0.01%，各档有20%余量；

 输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01%，各档有 20%余量；
 输出频率范围：45—65Hz，调节细度0.01Hz；
 输出相位调节：0—360°，调节细度0.1°；

相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；
 输出波形失真度：电压、电流波形失真度<0.5%；
 直流电压与交流电压相同并增加直流75mv档；
 直流电流与交流电流相同并增加直流1mA档；
 输出直流电压、电流纹波为≤1%；
 输出电压、电流、功率稳定度为0.02%/2（分钟）；
 输出电压、电流表准确度0.1%；（电能表精度0.1%）。

 输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；
 供电电源：220V±10%、50Hz±1%线路无突变负载；

 工作环境温度：-5℃—35℃、湿度为85%，无腐蚀性气体；
 体积：长350×宽430×高190（mm）；
 重量：25kg
