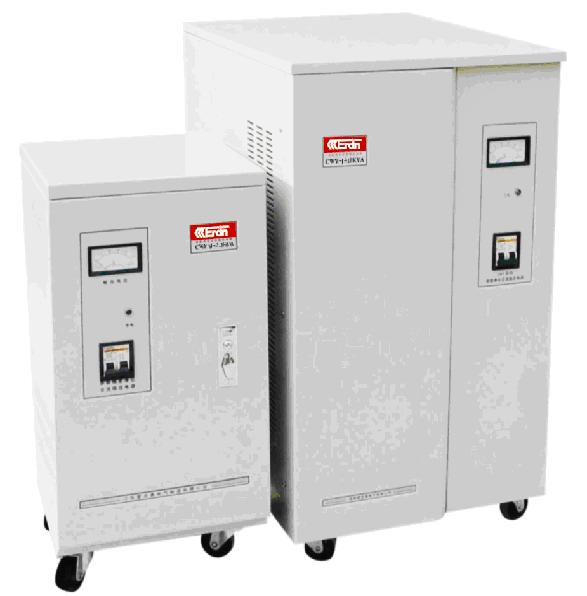

产品名称:CWY-J-系列参数净化交流稳压电源
规 格:单相:CWY-J-1KVA-20KVA/CWY-J-6KVA-60KVA
概述:
CWY参数稳压电源是近几年来发展最快的抗干扰净化电源之一。它集隔离变压器、超宽范围稳压器、抗干扰滤波器等优越性能于一体,是目前可靠性最高、电压调整速度最快、稳压范围最大、抗干扰频段最宽、对干扰防护最彻底的净化型交流稳压电源,可以保障微电子设备在最恶劣的电网中也能安全正常工作。CWY参数稳压电源是我公司最新推出的专利技术产品,它采用了先进的工艺和模块化组合结构,使得交流参数稳压电源的设计与制造有了一个革命性的飞跃。CWY参数电源输入电压范围大、所用器件少、综合抗干扰能力强、电压调整速度快、保护功能强、模块化的专利技术结构。
技术优点
◆ 新型铁磁谐振原理………技术最先进
◆ 磁饱和稳压技术………输出无过压
◆ 非线性谐振稳压………输出可短路
◆ 无半导体器件设计………长寿免维护
◆ 输入输出隔离屏蔽………防雷抗干扰
CWY参数稳压电源被广泛地应用于计算机系统、程控交换机、微波、无线基站、智能分析仪器、广播电视系统、高档医疗设备、实验室、探伤分析等各类高、精、尖微电子设备系统。
主要技术参数
单相:CWY-J-1KVA-20KVA
型号 |
CWY-J-1KVA |
CWY-J-2.2KVA |
CWY-J-3.2KVA |
CWY-J-5.2KVA |
CWY-J-10KVA |
CWY-J-15KVA |
CWY-J-20KVA |
额定容量 |
1KVA |
2.2KVA |
3.2KVA |
5.2KVA |
10KVA |
15KVA |
20KVA |
输入电压范围 |
130V~300V | ||||||
输入频率范围 |
50Hz±0.5Hz | ||||||
稳压精度 |
输入187V~250V时,输出≤220V±2%(满载) | ||||||
输入170V~280V时,输出≤220V±3%(满载)输出220V-7%(满载) | |||||||
输入130V~300V时,输出≤220V±3%(满载)输出220V-7%(满载) | |||||||
电压调整时间 |
≤40ms | ||||||
功率因数 |
≥0.95 | ||||||
效率 |
85%~92% | ||||||
抗尖峰干扰能力 |
输入迭加2000V/1ms尖峰脉冲时,输出小于30V | ||||||
总谐波失真 |
≤3.8% | ||||||
音频噪声 |
<53dB | ||||||
绝缘电阻 |
≥2M | ||||||
抗电强度 |
工频正弦电压1500V历时1分钟无击穿及飞弧现象 | ||||||
环境温度 |
-25℃~+40℃ | ||||||
相数 |
单相+N+G | ||||||
相对湿度 |
<97% | ||||||
工作方式 |
连续 | ||||||
尺寸(W×D×H)mm |
3608300*530 |
365*390*580 |
455*470*615 |
455*540*695 |
510*610*1300 |
570*630*1410 |
570*630*1600 |
主机重量(Kg) |
54 |
67 |
105 |
150 |
322 |
452 |
510 |
单相:CWY-J-6KVA-60KVA
型号 |
CWY-J-6KVA |
CWY-J-10KVA |
CWY-J-15KVA |
CWY-J-20KVA |
CWY-J-30KVA |
CWY-J-60KVA | ||
额定容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
60KVA | ||
输入电压范围 |
230V~480V | |||||||
输入频率范围 |
50Hz±0.5Hz | |||||||
稳压精度 |
输入325V~435V时,输出≤380V±3%(满载) | |||||||
输入285V~480V时,输出≤380V±3%(满载)输出380V-7%(满载) | ||||||||
输入250V~480V时,输出≤380V±3%(满载)输出380V-7%(满载) | ||||||||
电压调整时间 |
≤40ms | |||||||
功率因数 |
≥0.95 | |||||||
效率 |
85%~92% | |||||||
抗尖峰干扰能力 |
输入迭加2000V/1ms尖峰脉冲时,输出小于30V | |||||||
总谐波失真 |
≤3.8% | |||||||
音频噪声 |
<56dB | |||||||
绝缘电阻 |
≥2M | |||||||
抗电强度 |
工频正弦电压1500V历时1分钟无击穿及飞弧现象 | |||||||
环境温度 |
-25℃~+40℃ | |||||||
相数 |
三相+N+G | |||||||
相对湿度 |
<97% | |||||||
工作方式 |
连续 | |||||||
尺寸(W×D×H)mm |
440*460*960 |
570*630*1410 |
570*630*1600 |
1050*730*1900 | ||||
主机重量(Kg) |
205 |
296 |
435 |
490 |
950 |
1010 |
