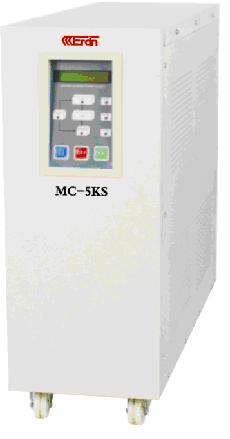

东莞默顿UPS电源
MC系列
功率范围：MC1～10KVA(1～3KVA塔式/机架式可选) 单进单出高频在线式
MC3N6～30KVA 三进单出高频在线式
应用范围：工作站、小中型数据中心部门级集中供电
产品特点
■先进的工作模式
双变换在线式设计,使UPS的输出为频率跟踪、锁相稳压、滤除杂讯、不受电网波动干扰的纯净正弦波电源,使UPS对用户设备提供更为全面和完美的保护。
输出零转换时间,满足精密设备对电源的高标准要求。
采用输入功率因数校正(PFC)技术,使得输入功因高于0.97,提高了对电能的利用率,完全消除了UPS对市电电网的谐波污染,降低了UPS的运行成本。
■ 整机系统可靠性高
采用微处理器控制,直接产生高频脉宽调制波(SPWM)对UPS逆变器进行控制,简化了UPS的控制电路,提高了UPS的稳定性。
数字化控制技术,提高UPS的可靠性，4K以上机器内置输出隔离变压器。
■环境适应性强
宽广的电压，避免因电网电压变化大时，频繁地切换至电池供电，适应于电力环境恶劣的地区。
输入频率范围45～55Hz，保证接入各种燃油发电机均可稳定工作，满足用户对油机使用的要求。
■电池优化性能高
智能电池管理功能(ABM)技术,有效延长电池的使用寿命,减少电池维护次数。
先进的恒流恒压自动转换充电技术,最大限度活化电池,节省充电时间,从而延长电池的使用寿命。
■保护周全可靠
具有开机自诊断功能,避免因U PS的隐患而可能引发的故障风险。
具有交流输入过/欠压保护,输出过载/短路保护,逆变器过热保护、电池欠压预警保护和电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。
具有旁路功能,当UPS输出过载或发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,并提供报警信息。
旁路输出保护及旁路输出设置选择功能。
UPS默认无旁路输出;若需选择输入市电即有旁路输出(不开机),可通过监控软件更改设
置。U PS的旁路输出范围可通过监控软件设置更改,避免因旁路输出电压过高而造成用
户的负载设备损坏。
具有TVSS保护功能。1～3KVA机型具有突波电源保护功能,适用于FAX及MODEM等网络设备。
具有输入零火线侦测功能。1～3KVA机型具备零火线接反侦测功能,并通过LED显示。可避免UPS市电输入零火线接反。
直流启动功能,可在无市电的状态下直接启动UPS,满足用户的应急需求。
风扇智能保护。UPS能根据负载容量大小自动调节风扇的转速以延长风扇的寿命;当风扇
异常时,UPS能自动检测并报警显示。
■网络管理人性化
LCD/LED显示面板向用户准确地提供U PS的工作环境和工作状况信息。并通过组合显示,可快
速判断U PS的故障原因和故障部位,使UPS的维护更为快捷方便。
通过RS232接口配合UPS智能监控软件可与电脑进行通讯,UPS的各种参数一目了然地显示
在通讯界面上。
选用SNMP适配器,U PS具有远程网络管理功能,提供即时的U PS资料和电源信息,通过各种网络操作系统进行通讯、管理。
MC系列技术参数表
|
型号（MC单单） |
MC-1KS/H |
MC-2K S/H |
MC-3K S/H |
MC-6K S/H |
MC-10K S/H |
MC-15KS |
MC-20KS |
MC-30KS | ||||||||||||
|
型号（MC3N三单） |
|
|
|
MC-3N6KS |
MC-3N10KS |
MC-3N15KS |
MC-3N20KS |
MC-3N30KS | ||||||||||||
|
标准机架型号 |
MC-1KS-RM |
MC-2KS-RM |
MC-3KS-RM |
MC-6KS-RM |
MC-10KS-RM |
|
|
| ||||||||||||
|
额定容量 |
1000VA/700W |
2000VA/1400W |
3000VA/2100W |
6KVA/4．2KW |
10KVA/7KW |
15KVA/10.5KW |
20KVA/14KW |
30KVA/21KW | ||||||||||||
|
额定电压 |
220/230Vac可选 |
220/230Vac可选/（380/4000Vac可选） | ||||||||||||||||||
|
额定频率 |
50Hz | |||||||||||||||||||
|
输入 |
| |||||||||||||||||||
|
输入电压范围 |
当负载＜70%时 （115±5～295±5）Vac； 当负载≥70%时 （160±5～295±5）Vac
|
176～276Vac | ||||||||||||||||||
|
输入频率范围 |
45～55Hz | |||||||||||||||||||
|
功率因数 |
＞0．97 | |||||||||||||||||||
|
输出 |
MC系列4K以上机器内置输出隔离变压器 | |||||||||||||||||||
|
输出电压范围 |
220Vac（1±2%） | |||||||||||||||||||
|
输入频率范围（电式模式） |
50Hz（1±0．2%） | |||||||||||||||||||
|
波形失真率 |
线性负载 |
＜3% | ||||||||||||||||||
|
非线性负载 |
＜4% |
＜5% | ||||||||||||||||||
|
过载能力 |
过载110～150%，维持5min后输出转为旁路供电 大于150%，维持300ms后输出转为旁路供电 |
105%～130%10分钟报警并转旁路输出；＞ 130%1秒报警并转旁路输出，1分钟后关闭输 出（市电模式下，在过载消除后，UPS可自动 转回逆变模式 | ||||||||||||||||||
|
峰值系数 |
3：1（max） | |||||||||||||||||||
|
电池 | ||||||||||||||||||||
|
电池电压 |
36Vdc |
96Vdc |
192VDC |
240Vdc | ||||||||||||||||
|
转换时间 | ||||||||||||||||||||
|
市电模式→电池模式 |
Oms | |||||||||||||||||||
|
通讯 | ||||||||||||||||||||
|
通讯界面 |
RS232通讯界面 SNMP网卡界面（选件） | |||||||||||||||||||
|
工作环境 | ||||||||||||||||||||
|
温度 |
0～40℃ | |||||||||||||||||||
|
相对湿度 |
0～95%不经露 | |||||||||||||||||||
|
储藏温度 |
-250～55℃ | |||||||||||||||||||
|
海拔高度 |
大于1500米时，需降额使用 | |||||||||||||||||||
|
物理特性 | ||||||||||||||||||||
|
型号 |
MC-1KS/H |
MC-2KS/H |
MC-3KS/H |
MC-6KS/H |
MC-10KS/H |
MC-15KS |
MC-20KS |
MC-30KS | ||||||||||||
|
规格W×D×H(mm) |
144×412×213 |
191×470×338 |
220×580×540（S） |
220×580×700（S） |
300×590×870 |
410×670×935 |
730×460×1180 | |||||||||||||
|
220×580×700（H） |
220×580×865（H） | |||||||||||||||||||
|
重量（Kg） |
净重 |
7．5/14 |
14/33 |
15/34 |
69/115 |
80/120 |
100 |
150 |
248 | |||||||||||
|
毛重 |
9/16 |
16/35 |
17/36 |
84/130 |
100/138 |
122 |
175 |
278 | ||||||||||||
|
型号 |
MC-1K S/H -RM |
MC-2KS -RM |
MC-3KS -RM |
MC-6KS-RM |
MC-10KS-RM |
|
|
| ||||||||||||
|
规格W×D×H(mm) |
483×450×89 |
483×450×89 |
483×450×89 |
483×356×480 |
|
|
| |||||||||||||
|
重量（Kg） |
净重 |
8/14 |
19 |
20 |
69 |
88 |
|
|
| |||||||||||
|
毛重 |
10/16 |
21 |
22 |
80 |
100 |
|
|
| ||||||||||||
|
执行标准 |
YD/T 1095-2000 | |||||||||||||||||||
|
EMC等级标准MC系列产品按下列EMC国际等级制标准制造 | ||||||||||||||||||||
|
国际标准编号 |
等级 | |||||||||||||||||||
|
lEC61000-4-2（ESD） |
Level 4 | |||||||||||||||||||
|
lEC61000-4-3（RS） |
Level 3 | |||||||||||||||||||
|
lEC61000-4-4（EFT） |
Level 4 | |||||||||||||||||||
|
lEC61000-4-5（Surge） |
Level 4 | |||||||||||||||||||
