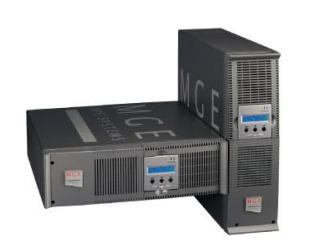

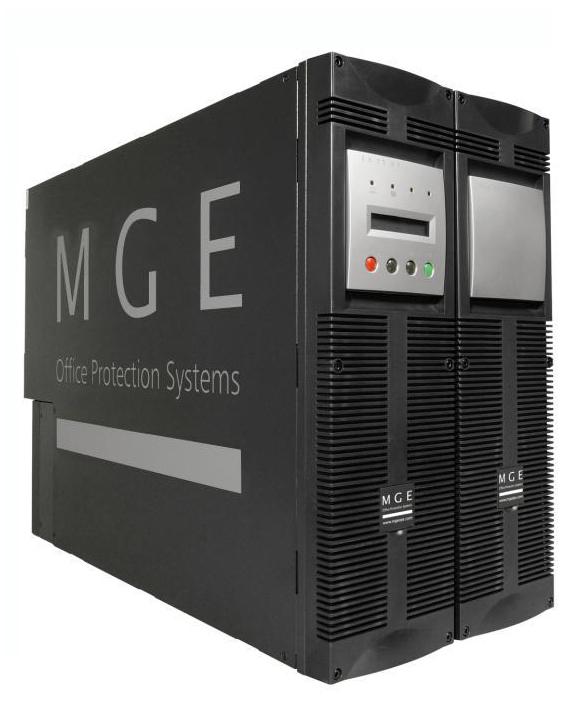

伊顿-梅兰日兰UPS
所属类别：电源产品分类>>UPS电源
电子信箱：icoron@163.com
联系电话：028-85555732 18980806037
联 系 人：李长江
更新时间：2010-8-24 16:15:17
成都市奥凯恩科技有限公司www.icoron.com.
UPS系统选型：Eaton Powerware DX 1000VA UPS
建议选用伊顿DX 1000VA UPS，其参数为：
容量：1000VA
拓扑结构： 高频双变换在线式
输入输出相数: 单进单出
输出电压：220/230/240VAC
输出功率因数：0.7
频率：50/60Hz
Eaton Powerware DX 1000VA UPS的特性:
l 在线双转换布局保证了最大可靠性
l 输入电压范围宽，适应最恶劣的电力环境
l 各种标准型号，用于固定运行时间性能
l 进行输入功率因数校正，提高与发电机的兼容性
l 自动旁路，以得到故障容错
l 备选SNMP通信提供基于网络的远程监视
l 用于定制的长运行时间场合的XL型，具有快速充电功能
l 电池供电冷启动，可用便携电源
l WINPOWER软件监视电力条件
l 直观的前面板用户界面，用于持续状态显示
Eaton® DX UPS 双轮换在线UPS以合理的成本保护关键任务不受停机、数据丢失和破坏的影响。双转换构架将整流器级和逆变器级合并在一起，从而将输出电力与所有输入异常完全隔离开来。Eaton DX可适应宽范围的输入电压，可避免电力有轻微波动时消耗电池，将电量节省下供市电停电时使用
Eaton® DX UPS 双轮换在线UPS以合理的成本保护关键任务不受停机、数据丢失和破坏的影响。双转换构架将整流器级和逆变器级合并在一起，从而将输出电力与所有输入异常完全隔离开来。Eaton DX可适应宽范围的输入电压，可避免电力有轻微波动时消耗电池，将电量节省下供市电停电时使用。
|
高性能、高可靠性 DX采用高频技术，为用户提供一个可给出完美正弦波输出的小型UPS。 在线双转换布局 此布局可确保持续高等级的电力质量，不论在从AC到DC再从DC到AC的转换过程中对配电波形产生了怎样的干扰，电池只是当作备用电源使用。 自动旁路 在过载或UPS故障情况下，DX UPS会自动将负荷转接到市电AC电源上。 |
输入电压范围宽 DX UPS的输入电压范围很宽，达120-300V，可理想地提高与发动机驱动型发电机组的兼容性，减少转换到电池电源的次数。只在最严重的事件中才使用电池，使可用的备用时间达到最大，并延长电池的寿命。 |
Eaton DX UPS 技术指标- 220V型号
|
型号 |
Eaton DX 1000 |
Eaton DX 1500 LV/2000HV |
Eaton DX 3000 |
Eaton DX 6000 |
Eaton DX 10000 1:1 |
Eaton DX 10000 3:1 |
Eaton DX 15000 3:1 |
Eaton DX 20000 3:1 | |||||||||||
|
型号（高压） |
EDX1000H |
EDX2000H |
EDX3000H |
EDX6000H |
EDX10000H |
N/A | |||||||||||||
|
型号（高压） 外部电池 |
EDX1000HXL |
EDX2000HXL |
EDX3000HXL |
EDX6000HXL |
EDX10KHXL |
EDX10KHXL31 |
EDX15KHXL31 |
EDX20KHXL31 | |||||||||||
|
型号（低压） |
EDX |
EDX |
EDX |
EDX |
EDX10KL |
N/A | |||||||||||||
|
型号（低压） 外部电池 |
EDX1000LXL |
EDX |
EDX |
EDX6000LXL |
EDX10KLXL |
N/A | |||||||||||||
|
技术 | |||||||||||||||||||
|
用微型控制器进行在线双转换 IGBT | |||||||||||||||||||
|
输入 / 输出 | |||||||||||||||||||
|
标称输入电压 |
110V/115V/120V（低压型号）/ 220V（高压型号） |
380/220 Vac三相 | |||||||||||||||||
|
标称输出电压 |
110V/115V/120V（1K-3K低压型号）/ 120V*2或240V*1 （6K-10K 低压型号）/ 220V（高压型号） |
380/220 Vac 三相 | |||||||||||||||||
|
输入电压范围 |
60-138V（1K-3K低压型号）/ 185±3%V-266±3%V （6K-10K低压型号 / 122-300V（高压型号） |
+20 / -25% | |||||||||||||||||
|
电池供电输出电压 |
110V/115V/120V（低压型号）/ 220V（高压型号） |
220V | |||||||||||||||||
|
频率 |
50/60Hz，auto-detection | ||||||||||||||||||
|
数据线路保护 |
包括用于电话 / 调制解调器 / 互联网线路浪涌保护的输入 / 输出插孔 |
N/A | |||||||||||||||||
|
输出插座 (高压） |
4 个，IEC型 |
硬布线 | |||||||||||||||||
|
输出插座 (低压） |
4个，NEMA5-15型 |
6 个，NEMA 5-15型 |
硬布线 | ||||||||||||||||
|
输入连接头 (高压型号） |
可拆卸式36"IEC输入电缆（包括电缆） |
硬布线 | |||||||||||||||||
|
输入连接头 (低压型号） |
可拆卸式36" IEC输入电缆 （包括电缆） |
标准型号： 附L5-30输入插头 （包括电缆） XL型：硬布线 |
硬布线 | ||||||||||||||||
|
电池 | |||||||||||||||||||
|
电池类型 |
密封型铅酸电池（12V） |
| |||||||||||||||||
|
电池节数 |
3 |
4（1500低压） 8（2000高压） |
8 |
20 |
| ||||||||||||||
|
电荷容量 |
5小时-90%（LV1K-3K标准）/ 7小时-90%（LV 6K标准）/ 8小时-恢复90%容量（LV10K和HV型标准） |
| |||||||||||||||||
|
电池监视 |
电池更换指示器 |
| |||||||||||||||||
|
电池供电启动 |
不用接AC市电电源就可启动装置，可用作便携电源 |
| |||||||||||||||||
|
用户界面 | |||||||||||||||||||
|
可视 |
显示在市电、电池、逆变器和旁路模式运行，并显示负荷/电池充电水平 |
| |||||||||||||||||
|
报警控制 | |||||||||||||||||||
|
声音和灯光 |
电池模式运行、电池低电量、一般故障、过载、旁路 | ||||||||||||||||||
|
控件 |
开/关、自动启动、冷启动、蜂鸣器关 |
TBD | |||||||||||||||||
|
通信 / 管理 | |||||||||||||||||||
|
电源管理软件 |
WINPOWER 电源管理软件，存贮在CD上 | ||||||||||||||||||
|
连接类型 |
标准RS232 | ||||||||||||||||||
|
SNMP接口 |
备选SNMP卡 | ||||||||||||||||||
|
环境 | |||||||||||||||||||
|
工作温度 |
| ||||||||||||||||||
|
湿度 |
<95% | ||||||||||||||||||
|
噪声等级 |
<45dB（LV 1K-1.5K） / <50dB（其它） |
<55dB |
| ||||||||||||||||
|
标准 | |||||||||||||||||||
|
认证 |
CE，UL（低压：仅适用于1K-3K），ISO 9001 | ||||||||||||||||||
|
体积和重量W x H x D mm | |||||||||||||||||||
|
体积（高压型号） |
145x200x400 |
145x200x465 |
192 x 340 x 460 |
260 x 717 x 570 | |||||||||||||||
|
体积（低压型号） |
145x200x400 |
145x200x465 |
192 x 340 x 460 |
300 x 830 x 655 |
不适用 |
不适用 |
不适用 | ||||||||||||
|
重量（高压型号）Kg |
14（XL: 7） |
32（XL: 15） |
35.5（XL: 16） |
84（XL: 35） |
93（XL: 38） |
(XL: 39） |
（XL: 55） | ||||||||||||
|
重量（低压型号）Kg |
14（XL: 7） |
18.7（XL: 9） |
35.5（XL: 16） |
132（XL:85） |
153（XL: 98） |
不适用 |
不适用 |
不适用 | |||||||||||
