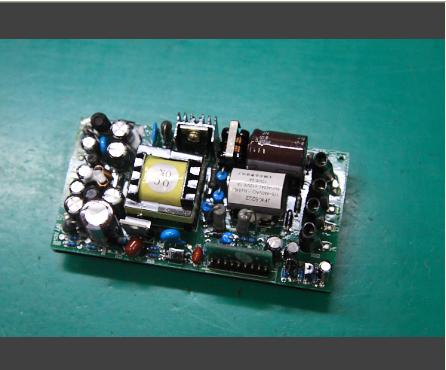

型号:BPD15-Y2Q1723
特点:
● 三相四线输入,断任意两根线电源正常工作
● 电源输入能承受较高的浪涌电压及浪涌电流
● 完善的输入过压保护功能
● 具有较强的抗浪涌,群脉冲干扰能力
技术规范:
输入电压 三相四线输入,相电压AC220V±20%
频率范围 47HZ~63HZ
电源效率 >70%
浪涌电流 <25A(冷态时)
输出路数 V1 V2 V3 V4 (V1V2共地,V3V4均独立地)
直流输出电压 5.5V 9V 12V 15V
额定输出电流 1A 0.2A 0.2A 0.45A
峰值输出电流 2A — — —
输出电压精度 ±2% ±5% ±5% ±5%
纹波及噪声 <100mV <150mV <120mV <120mV
负载调整率 <2% <5% <5% <5%
电压调整率 <1% <1% <1% <1%
额定输出功率 16.5W
过载保护 自恢复保护,保护点>140%
输出过压保护 V1:120%~150%
输入过压保护 任意两线电压AC500V~AC550V
保持时间 >20mS
工作温度 -30℃~70℃
工作湿度 20~90%RH
储藏温度、湿度 -30℃~80℃,10~95%RH
振动实验 10~50Hz,2G 3AXES 10min/1周期,时长60分,各轴
绝缘耐压 V3,V4对输入: AC4000V/5mA 1分钟 输入对输出:AC2500V/5mA 1分钟
电磁兼容性 满足IEC61000-4-2、3、4、5、8、11、12
尺寸(裸板) 108*56*25(mm)
