一、全数字无刷励磁调节器PXL－3的优势：

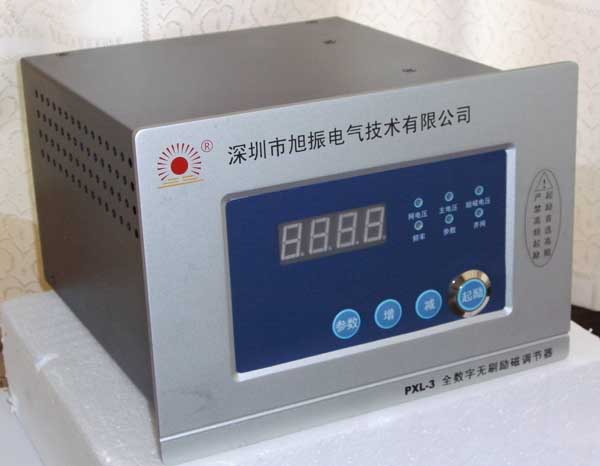

深圳市旭振电气技术有限公司生产的全数字晶闸管无刷励磁调节器PXL-3专为中小型发电机低压机组开发的微机励磁调节器。它具有结构简单，性能可靠，人机界面优良，操作简单等优点。其中核心控制部件平均无故障时间将近10年。该调节器几乎把所有调节功能软件化，其技术特点包括：

1、具备励磁标准所要求的全部功能，各项性能指标均达到或优于标准要求。

2、率先满足国际电工标准的各项参数要求。

3、发电机飞车后，在100HZ内，能恒定机端电压400V。

4、率先克服在电站附近有大负载用户时，COSΦ剧烈抖动的难题，保证电站能正常发电运行。

充分保证了励磁系统的正常运行，为实现电站“少人值班，无人值守”创造了良好的条件。
    该调节器目前已在广东、广西及四川等各省市千座以上电站投入发电运行，以其强大的功能及稳定可靠的特性赢得了用户的一致好评。

二、全数字无刷励磁调节器PXL－3主要功能特点：

1、采用变参数PID调节，能有效抗负载突变。

2、并网后具有极好锁定无功电流和有功电流补偿功能。

3、自动跟踪电网电压。

4、有V/F给定特性，可长期低速待机，残压起励平稳，强励控制科学。

5、有自动灭磁功能，在停车过程和某些故障状态下会自动灭磁，并备有励磁开关在“飞车”和“不可控过压”状态下跳闸保护发电机和励磁装置本身。

6、自动“认相”功能。

7、具有励磁过载检测，低压、过压检测，低速、过速检测，励磁电压掉线（励磁保险管熔断）检测等功能和防飞车保护功能，具有很强的抗干扰能力和综合保护能力。

8、在电网电压剧烈变化时，具有极好的无功电流锁定功能，在末端电站和离中心负载很远时，仍能很好工作。

9、系统跳闸后，有极好的电压稳定特性，100HZ内可以恒压400V运行。

三、技术条件

1、适用范围: 各类中、小型低压无刷发电机组

2、输入信号

    测量电压：标称400V发电机线电压，标称400V电网电压

调差电流： 标称5A的与线电压异相的相电流

励磁电压：直接取自发电机相电压

工作电源：发电机相电压，或其它外接电源AC50V～AC300V。

并网信号：用合闸开关（常开）信号(或经小型中间继电器引入)。

3、输出励磁电压：可控全波整流0～100V，额定励磁电流不超过12A，最大励磁电流不4、超过20A。可控硅电流可加大至100A。

5、电压测量精度: 不低于±0.2％

6、频率测量精度: 不低于±0.1％

7、环境温度: -10°C～＋50°C    海拔：2500米以下地区

8、外型尺寸：（长）180×（高）120×（深）200mm, 见外形图

9、开孔尺寸：（长）182×（高）122 mm 见外形图

10、安装：用M4螺钉将装置后支架固定在离安装面210 mm处的支梁上。
