该系列仪器是我公司专为电动车充电器生产厂家研发的充电器测试系统,现已在众多充电器生产厂家广泛使用,获得好评。该测试仪器具有测量参数全面,速度快,精度高等特点,所有参数经2-3秒测试即可完成,并可判断合格与否,为生产厂家极大提高生产效率,降低生产成本。
测量参数:
空载电压﹑正常充电电压﹑最大保护电流﹑慢充电电流
测试过程:
类别A:充电器具有限流保护
1)测量空载电压,并判别
2)测量正常充电时的电压,并判别
3)负载电流由用户设置的起点到终点自动上升扫描,电压发生跌落时获取最大充电电流,并判别
4)负载电流由用户设置的起点到终点自动下降扫描,按电压跳变获取慢充电电流,并判别
类别B:充电器无限流保护
1)测量空载电压,并判别
2)测量正常充电时的电压,并判别
3)短路测量,获得最大充电电流,并判别
4)负载电流由用户设置的起点到终点自动下降扫描,按电压跳变获取慢充电电流,并判别
测量页面参见下图。电压是实时测量显示的,测量开始后,首先判别空载电压Vo。
类别A,在获取最大充电电流时,控制电流由ImSTA开始向ImEND递增,步进量约10mA,当电压或电流发生跌落时(超过50%),取跌落前的最大电流作为充电器的最大充电电流Im。
对于类别B,最大充电电流Im可直接由短路测量获得。
获取慢充电电流时,控制电流由InSTA开始向InEND递减,按电压跳变大于2.55V时的电流值作为慢充电电流In,而跳变前的电压峰值作为充电器的负载电压Vd。

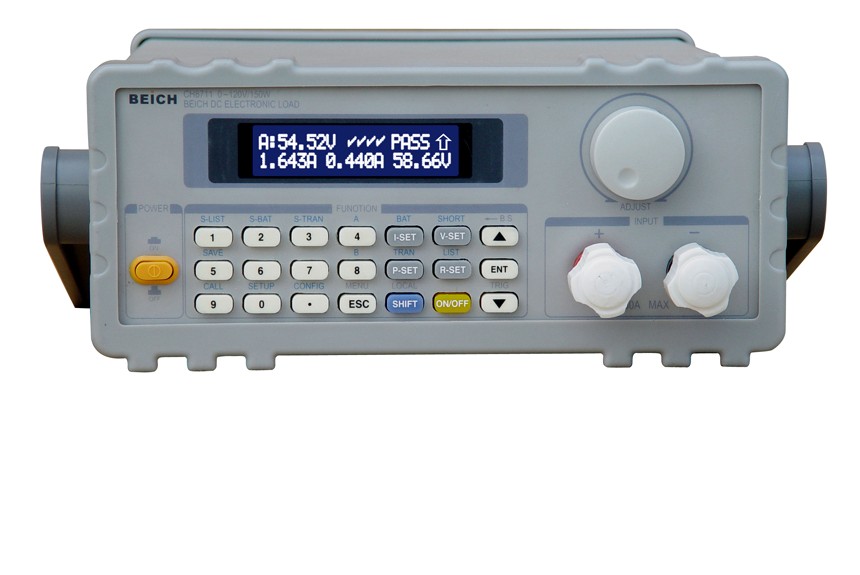

测量页面:
测量功能 1实时电压 状态及判别结果 操作信息
|
|
|
A:0.000V PPPPPASS ñ
0.000A 0.000A 0.000V
2最大电流 3慢充电流 4负载电压
在1、2、3、4步测量过程中,每一步均有判别结果显示,依次用P或O表示,单步合格时,蜂鸣器短鸣一声;四步均合格时,给出整体判别结果“PASS”;只要有一步测量不合格,则整体判别结果为“FAIL”,蜂鸣器长鸣一声。
兼容CH8711/CH8712电子负载所有功能,其他测量功能与测量精度参见CH8711系列。
