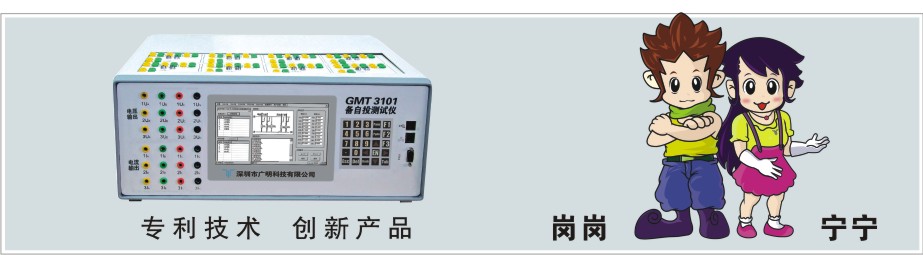

GMT3101

备自投测试仪
技术指标
工作电源：          AC220V±20％   50Hz±10％
三相电压源输出： 57 V/相，最大输出功率1W
                 频率50Hz，精度±1％。
三相电流源输出： 0-5A/相，最大输出功率75W
                 频率50Hz，精度±1％。
开关量输入端子： 8对空接点，输入电流1-20mA
开关量输出端子： 8对无源接点，接点额定值
                 AC125V 0.5A , DC30V 1A
存储容量：          2GB(HardDisk) + 256MB(NandFlash)
时间定值：          10ms-10s
环境条件：           海拔高度：≤2000m
储存温度：           -40℃ - 85℃
工作温度：           -5℃ - 45℃
相对湿度：            5％ - 95％
外形尺寸：            473×460×191mm
重        量：           25kg

产品特点
（1）解决了备自投定验中存在的测试不准,漏项配合困难;有效防止了调试及定验中强电及人身安全隐患。
（2）图形化分析管理软件使得复杂接线和复杂逻辑的备自投测试简单而快捷。
（3）输入单相交流220V，输出三路三相电压源和电流源：A、B、C三相电压为57V， A、B、C三相电流0-5A可调。
（4）具有8组模拟断路器：分别具有断路器状态输出模拟接口，备自投控制信号输入接口，开入量开关的跳位接点（TWJ）、开关的合位接点（HWJ）输入电位均为弱电。
（5）可以测试70余种110KV及以下、200KV、500KV异常状态的备自投系统的工作状况。
（6）设有过流保护、短路保护、过热保护、开机防冲击等多项保护措施，在过载情况仪器将快速切断输出，极大地降低了因操作失误造成的不必要的损失。
（7）采用WindowsCE中文版操作系统内核，系统稳定，运行速度快，Windows界面操作风格，克服了主机内置常规Windows 98以上系统需使用大容量易损坏硬盘及易受病毒感染的缺点。
（8）采用7寸TFT（800×480）真彩液晶显示屏，提供USB鼠标和键盘操作接口，直观、快捷、方便的人机界面。
（9）设有双路USB主机接口，支持U盘、移动硬盘等USB接口存储器，方便试验数据的拷贝整理，同时也可随时随地升级测试系统。
（10）配有10/100M以太网口，可登陆Internet浏览网页，同时方便系统升级扩展。
