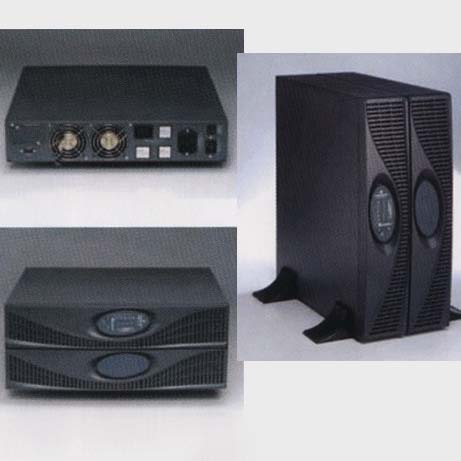

iTrust UH11单进单出1－10KVA系列
产品详情
艾默生ups电源
|
|
| iTrust UH11系列UPS为单进单出型（单相输入，单相输出）智能高频在线式交流不间断电源系统，共有1KVA、2KVA、3KVA、6KVA、10KVA等5个容量的10种规格（包含标准及性和长延时机型） | |
|
应用领域：
- ISP应用，网络节点，中心，服务器群，工业过程控制应用，路由器，网络交换机，办公自动化，接线器，独立PC，精密仪器设备，医疗设备等
性能特点
- 单进单出，220V
- 纯在线，双变换-提供最佳供电质量
- 基于DSP的全数字控制技术-带来更高可用性
- 标配输入防雷板-超强地域适应性
- 支持多种接口，多种平台的网络监控-方便IT客户的管理
- 基于最新IGBT的整流/逆变电路-带来完美输入/输出电气性能
- 输入功率因数校正技术（PFC）-节能，降低系统成本
- 超宽输入电压抗扰范围-适应恶劣电网环境
- 智能化电池管理-保护电池，延长电池寿命
- 中英文界面-方便用户使用
- 高电磁兼容指标ClassB-适用于精密设备乃至医疗环境
系统特点
- DSP全数字控制技术，提高了控制的灵活和稳定度，保证了产品的一致性可靠性
- 针对中国电网环境的专业设计，输入电压范围为120~276VAC、能大大降低电池转换频度，延长电池的使用寿命。输入频率范围为50Hz ±10%，接入各种燃油发电机均可稳定工作；输入功率因数高于0.99，提高了对电能的利用率，避免了对电网的谐波干扰，降低了输入配电成本；整机电磁兼容性通过了信息产业部入网测试，技术指标完全满足欧洲标准EN50091-2
- 智能化的电池管理，采用了电池放电终止保护电压自动调节、均浮充自动转换、自动温度补偿、可并联的自动均流的充电器等智能电池管理技术，延长UPS电池使用寿命近50%
- 纯在线功能，采用在线式双变换结构，具有不受电网波动干扰的优点，而且当市电断电或恢复时，UPS无输出切换时间，可解决频率波动、电压干扰、闪电雷击等一系列问题，可对用户设备提供全面彻底的保护
- 智能风扇调速，依据内部温度及输出功率大小，自动调节风扇的转速达到降低噪音的目的，同时延长风扇使用寿命及节省能源
- 全面的保护功能，集输入过欠压保护、整流器过欠压保护、输出过欠压保护、输出短路保护、输出线流保护、过温保护等多种保护于一身，极大地保证了系统的可靠性
- 灵活便捷的电池连接设计，6KVA、10KVA UPS设计了抽屉时电池箱和维修用旁路开关，可以在用户设备不断电的情况下方便检修和更换电池组，更换时间小于1分钟
技术参数
|
型号 |
UH11-0010 |
UH11-0020B |
UH11-0030 |
UH11-0060 |
UH11-0100 |
|
|
UH11-0010L |
UH11-0020LB |
UH11-0030L |
UH11-0060L |
UH11-0100L |
|
|
容量 |
1KVA |
2KVA |
3KVA |
6KVA |
10KVA |
|
|
噪声：（1m） |
＜40dB |
＜45dB |
＜48dB |
|
电池 |
|
内置电池节数 |
3 |
8 |
10 |
20 |
40 |
|
额定电压 |
36Vdc |
96Vdc |
120Vdc |
240Vdc |
240Vdc |
|
备用时间（满载） |
＞6min |
＞8min |
＞8min |
＞8min |
＞8min |
|
电压失真度 |
线性负载＜3%；非线性负载＜5% |
线性负载＜4%； 非线性负载＜5% |
|
面板显示方式 |
LED |
LED+LCD(中英文可选) |
|
输入 |
|
|
额定电压 |
220Vac |
|
|
电压范围 |
160-276V 满载工作，
120-160V 线性性递减，
120V可半载工作 |
176-276满载工作，
120-176V线性递减，
120V可半载工作 |
|
|
频率 |
45Hz~55Hz |
|
输入方式 |
单相 |
|
功率因数 |
0.99 |
|
输出 |
|
功率因数 |
标准0.7（可达0.8） |
|
电压 |
220V±1% |
|
频率
|
市电在50Hz±10%内时，输出跟踪市电频率，相位差小于3度；
市电超限或电池工作时输出为50Hz±0.2% |
|
过载能力 |
105~125%时5分钟，125~150%时10秒，＞150%时200毫秒 |
|
峰值因数 |
3︰1 |
|
整机工作效率 |
最高可达90%（逆变效率大于95%） |
|
充电时间（标准型） |
8小时 |
|
系统 |
|
转换时间 |
零转换 |
|
动态响应瞬变范围 |
负载在0~100%或100%~0条件下输出电压变化小于±0%额定电压 |
|
安全规范要求 |
CCEE(EN60950) |
|
可承受最高输入电压 |
320ac,1小时（静态） |
|
电池兼容满足 |
EN50091-2 ClassB |
|
抗扰性满足 |
IEC1000-4-2.3.4.5.11 Level Ⅲ |
|
MTBF(系统) |
20万小时 |
|
电涌保护 |
达到IEC60664-1 规定的IV类安装位置要求，即承受1.2/50us+8/20us |
|
冗余技术 |
串联热备份（6K,10K） |
注：L为长延时机型， B为改进型
产品外形尺寸与质量
|
型号 |
宽×高×深（mm） |
重量（㎏） |
|
UH11-0010/UH11-0010L |
155×245×400 |
14/8 |
|
UH11-0020/UH11-0020L |
210×375×500 |
40/20 |
|
UH11-0030/UH11-0030L |
210×375×500 |
45/21 |
|
UH11-0060/UH11-0060L |
280×635×670 |
94/50 |
|
UH11-00100/UH11-00100L |
280×875×770 |
178/80 |
| |
