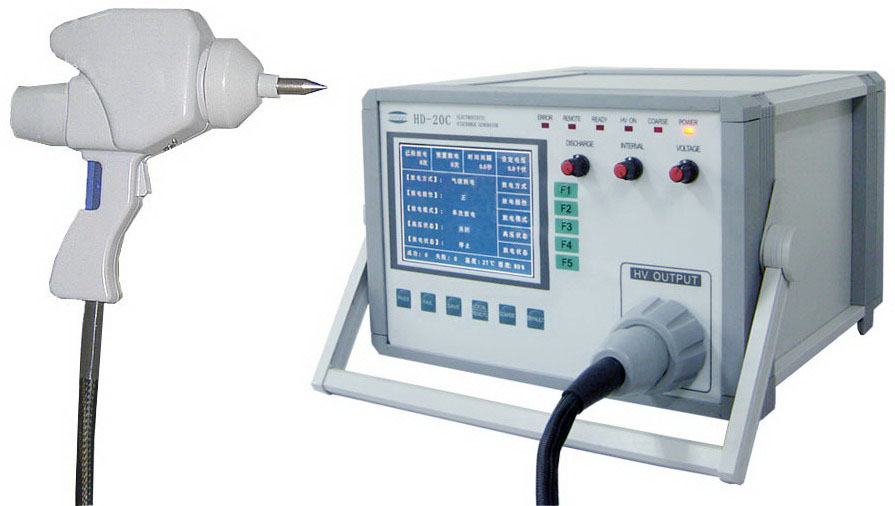

静电放电发生器HD-20C完全符合IEC61000-4-2和GB/T17626.2标准的要求,在为评定电气和电子设备经受静电放电时的性能制定一个共同的准则。具有性能稳定、使用方便、根据试验要求灵活设定电压等优点。根据客户要求可将发生器的上升沿时间定制到0.6ns以下,满足更加严酷等级的试验要求。
1、技术特点及主要技术参数
1) 最大的技术优势:采用高压专用微控制器(DSP)、电源电路与高压脉冲单元,保证了仪器运行的稳定性。
2) 产品设计小巧,外观精美,携带方便,易于现场移动测试。
3) 全新设计理念,采用数字智能控制单元,产品模块化,易于产品的升级和维护。
4) LCD液晶显示面板,数字式逻辑控制,智能控制按键,便于操作、更人性化。
5) 强大的记忆功能,输出的多样性,更方便您的精确测试。
6) 提供4种放电方式;
7) 可更换阻容套件,以满足不同标准的试验要求。
8) RS232接口,可与PC通信。
9) SAFE键,一键保存设置。
项 目 HD-20C(20kV) 输出电压 0--±20kV±5% 输出电压极性 正/负 放电电容 150pF 放电电阻 330Ω 放电电流上升时间 0.7~1ns 工作形式 单次 重复 计数 20pps(每秒放电20次) 放电次数设定 1~9999 放电间隔 0.1~9.9s 放电形式 接触放电 空气放电 外形尺寸(D×W×H)mm 289×330×170
