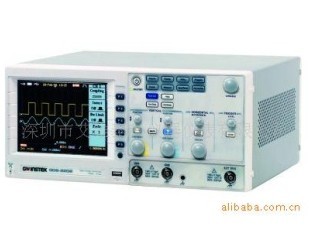

优惠价格!台湾固纬GDS-11600数字示波器

点击查看原图
公司名称:深圳市艾维泰科仪器仪表有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:wzx7199@hotmail.com
联系电话:0755-25345887
联 系 人:徐国昌
更新时间:2010-10-29 18:09:07

产品详情



类型 数字存储示波器 品牌 台湾固纬
型号 GDS-2102 通道数 2
显示模式 5.6TFTLCD 外形尺寸 254D*142H*310W(mm)(mm)
重量 4.3Kg(kg)

  • 100MHz 頻寬
  • 2輸入通道
  • 1GSa/s 即時取樣率以及 25GSa/s 等效取樣率
  • 25000點之記憶體長度
  • 5.6 吋 TFT 彩色 LCD 螢幕
  • 支援USB HOST/DEVICE:可使用USB隨身碟及 USB 印表機
  • 支援AC/DC電源操作模式(選購)
  • 規格


    垂直系統

    通道數 2
    帶寬 DC ~ 100MHz (-3dB)
    上升時間 約3.5ns
    靈敏度 2mV/div ~ 5V/div (1-2-5 步進)
    精確度
    ±(3% x |讀出數值|+0.05 div x Volts/div+0.8mV)
    輸入耦合 AC, DC & 接地
    輸入阻抗
    1M±2%, ~16pF
    極性 正向,反向
    最大輸入
    300V (DC+AC peak), CATII
    波形信號處理 + , - , FFT
    偏移範圍
    2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V
    帶寬限制 20MHz (-3dB)

    觸發系統

    觸發類型 CH1 , CH2 , Line , EXT
    觸發模式
    自動電平, 自動, 普通, 單次, TV, 邊沿, 脈衝寬度, 時間延遲, 事件延遲
    觸發耦合 AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
    觸發靈敏度 DC ~ 25MHz : 約 0.5div 或 5mV
    25MHz ~ 60MHz : 約 1div 或 10mV

    外部觸發

    範圍 15V
    靈敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
    輸入阻抗 1MΩ±2% , ~ 16pF
    最大輸入範圍 300V (DC AC peak) , CATII

    水平系統

    掃瞄範圍 1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div
    顯示模式 主時基, 窗口, 窗口放大, 滾動, 掃瞄, X-Y
    準確度誤差 ±0.01%
    前置觸發 最大20 div
    後置觸發 1000 div

    X-Y 模式

    X-軸輸入 通道 1
    Y-軸輸入
    通道 2
    相位移 ±3° 在 100kHz

    信號獲取系統

    實時採樣率 最大1GSa/s
    等效採樣率 最大25GSa/s
    垂直分辨率 8 位
    記錄長度 最大25K 點
    獲取模式
    採樣, 峰值偵測, 平均
    峰值測量
    10ns
    平均次數
    2 , 4 , 8 , 16 , 32 , 64 , 128 , 256

    游標以及測量系統

    電壓測量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
    時間測量 頻率, 週期, 上升時間, 下降, 正脈寬, 負脈寬, 占空比
    延遲測量
    8種延遲測量
    游標測量 ΔV,ΔT
    自動計數

    分辨率: 6 位
    精確度: ±2%
    信號源: 除視頻觸發模式下,所有可用觸發源

    控制面板功能

    自動設動 自動調整垂直系統,水平系統,觸發電平
    存儲 高達20組測量條件
    波形存儲
    24 組參考波形

    顯示

    TFT LCD 5.6 英吋
    顯示分辨率
    234 x 320 點
    顯示格線
    8 x 10 格 ; 8 x 12 格 (關閉菜單)
    顯示亮度
    可調節

    介面

    Go/NoGo 輸出 5V 最大/10mA TTL電平集電極開路
    RS-232 接口 DB 9-針 公頭 DTE RS-232 接口
    GPIB 接口(選配) 兼容IEEE 488.2標準
    USB USB Host/Device 2.0 全速

    電源

    線性電壓範圍
    AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應
    電池(選配)
    電池: 11.1V 鋰電池包
    充電時間 : 8 小時
    使用時間: 3 小時 , 根據實際情況使用

    其他功能

    多國語言菜單
    在線幫助
    實時時鐘 時間和日期, 提供存儲的時間和日期
    尺寸和重量

    254D x 142H x 310W(mm)
    約 4.3kg
