工频在线互动式UPS控制板-02
公司名称：佛山市上驰电源科技有限公司
所属类别：电源产品分类>>UPS电源
电子信箱：scpower@126.com
联系电话：0757-81230549
联 系 人：陈钰
更新时间：2011-4-9 17:15:31
所属类别：电源产品分类>>UPS电源
电子信箱：scpower@126.com
联系电话：0757-81230549
联 系 人：陈钰
更新时间：2011-4-9 17:15:31
产品详情
产品特点

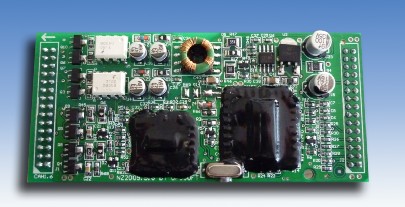

工频在线互动式UPS控制板-02集合了UPS线路中较为复杂的电路模式，采用贴片元器件及全贴片机贴片。在成熟的软硬件结合技术下，将控制板与功率底板分离制作，客户只需把经由专业制作并调节好的控制板插上功率底板，开机进行简单的调试即可。配合相应的功率底板可制作2KVA/48V、3KVA/48V、4KVA/96V、5KVA/96V、6KVA/96V、6KVA/192V等在线互动型UPS 、EPS、逆变器。
产品性能
l 采用工频变压器，负载能力和抗冲击强；
l 自动高低压调整功能，超宽电压范围输入，能适应任何恶劣的电力环境；
l 先进的恒流自动充电线路，延长电池寿命,可根据客户各自要求，可以调整充电电流和充电电压；
l 具有完善的电池欠压、过载、过放、短路保护功能；
l 可设置多种蜂鸣器报警：如电池低压关机报警，电池高压紧急警鸣，过载报警等；
l 可选择多种人机界面，如3个LED显示模式，多灯显示模式，液晶显示模式等。
工频在线互动式UPS控制板-02规格表
注：同种颜色为同款机型设置，未标颜色为公共设置。
|
功能类别 |
功能范围 | ||||||
|
容量 |
2KVA |
3KVA |
4KVA |
5KVA |
6KVA |
6-10KVA | |
|
电压（机型） |
48V |
96V |
192V | ||||
|
输入电压范围(V) |
AC 140V-275V （可选择2级升压，1级降压） | ||||||
|
输入频率(Hz) |
45Hz-65Hz | ||||||
|
输出电压范围(V) |
逆变状态220V±3% 市电市电188V-245V | ||||||
|
输出频率(Hz) |
50/60±0.5Hz,输出频率自动转换,当市电输入频率50Hz输出50Hz.当市电输入频率60Hz输出60Hz. | ||||||
|
输出波形 |
正弦波 | ||||||
|
电池充电电压(V) |
55.5V±0.5V （可按要求更改） |
110.5V±1V （可按要求更改） |
220.5V ±1V （可按要求更改） | ||||
|
电池充电电流(A) |
标机充电电流0.5-1A（可按要求更改） 长机充电电流5-15A（可按要求更改） | ||||||
|
切换时间(ms) |
＜4ms | ||||||
|
额定输出功率(W) |
额定输出功率①60% ②70%(48V最大2400W，96V最大4800W，192V最大7000W) | ||||||
|
冷起动功率 |
额定功率100%(220V灯泡) | ||||||
|
市电低压保护点（V） |
140V±3V | ||||||
|
市电低压恢复点（V） |
155V±3V | ||||||
|
二级升压市电低压调压点(V) |
165V±3V | ||||||
|
二级升压市电低压恢复点(V) |
172V±3V | ||||||
|
一级升压市电低压调压点(V) |
195V±3V | ||||||
|
一级升压市电低压恢复点(V) |
210V±3V | ||||||
|
一级降压市电低压调压点(V) |
240V±3V | ||||||
|
一级降压市电低压恢复点(V) |
235V±3V | ||||||
|
市电高压保护点（V） |
275V±3V | ||||||
|
市电高压恢复点（V） |
255V±3V | ||||||
|
电池低压二次报警(V) |
44V±0.5V(空载) |
88V±1V(空载) |
176V±1V(空载) | ||||
|
电池欠压保护点(V) |
42V±0.5V(空载) |
84V±1V(空载) |
168V±1V(空载) | ||||
|
电池足电输出短路保护 |
在电池足电时输出短路,自动切断输出，蜂鸣器急鸣3秒后UPS自动关机 （时间可按要求更改） | ||||||
|
电池低压输出短路保护 |
在电池电压低压时输出短路,自动切断输出，蜂鸣器急鸣3秒后UPS自动关机（时间可按要求更改） | ||||||
|
过载保护 |
A:电池模式满载(①2KVA 1400W;②3KVA 2100W;③4KVA 2800W;④6KV 4200W )100%,蜂鸣器每秒鸣叫一次； B:一般超载延时关机:电池模式超过110%，30秒（时间可按要求更改）后UPS自动关机； C:严重超载立即关机:电池模式超过120%,2秒（时间可按要求更改）UPS自动关机； D:市电模式过载不关机,蜂鸣器发出报警声。 | ||||||
|
开机/关机模式 |
A:手动开机/关机,按下ON按钮3秒后UPS会自动启动,按下OFF按钮3秒后UPS会自动关机. | ||||||
|
B:当UPS接上电池,进市电不用按ON按钮,UPS自动开机. | |||||||
|
C:在电池模式状态下，当输入市电频率不在45Hz-65Hz范围内时，UPS维持在逆变模式。 | |||||||
|
蜂鸣器报警 |
A：当市电正常工作时，UPS无报警声。 | ||||||
|
B：当市电故障时，UPS处于电池工作状态，蜂鸣器每隔2秒鸣叫1次（可选择禁鸣） | |||||||
|
C：电池低压二次报警时，蜂鸣器每秒鸣叫一次。 | |||||||
|
D：过载时，蜂鸣器每秒鸣叫一次。 | |||||||
|
E：电池模式，UPS出现故障，蜂鸣器急鸣3秒（可按要求更改）。 | |||||||
|
F：若显示接口为液晶显示，可设置消音键用于蜂鸣器鸣叫停止及鸣叫恢复之用。 | |||||||
|
温度保护 |
120℃±5℃ | ||||||
|
显示接口 |
A:3 LED:：绿LED为市电工作指示灯，黄LED为电池模式工作指示灯，红LED为故障指示灯 | ||||||
|
B:zhLCD显示：客户可以根据我司提供的真值表，设计出客户独有的液晶显示模块。 | |||||||
|
C:四位数码管显示：开机显示机型，二键切换显示输入电压，输出电压，电池容量，负载百分比。 | |||||||
|
D:LCD显示：指定专用的液晶显示，需配接口板。
| |||||||
|
E:STK式LED显示：按照STK-UPS显示及鸣叫，需配STK式接口板。 | |||||||
|
F:多LED显示：4LED显示电池容量，4LED显示负载，绿LED为市电工作指示灯，黄LED为电池模式工作指 示灯，红LED为故障指示灯。需配多LED接口板。 | |||||||
|
电池逆变状态下蜂鸣器鸣叫方式 |
A:可选择正常鸣叫方式：设定间隔时间鸣叫。 B:禁鸣方式：不鸣叫直至电池电压低恢复鸣叫。 | ||||||
|
市电恢复是否自动开机 |
- | ||||||
|
电池电压恢复是否自动开机 |
电池电压恢复到设定值时和设定时间是否自动开机 | ||||||
|
电池逆变状态下是否指定延时关机 |
（以分钟为单位，最长不能超过255分钟） | ||||||
|
短路后是否自动开机 |
- | ||||||
|
过载后是否自动开机 |
- | ||||||
|
短路后指定重开机时间 |
- | ||||||
|
短路后重开机次数 |
- | ||||||
|
是否禁止电池低压关机，开机强启动 |
- | ||||||
|
电池逆变轻载时是否延时关机 |
电池逆变状态下,负载小于5%时,1分钟自动关机。延时最长不能超过255秒（百分比及时间可按要求更改） | ||||||
|
市电旁路超载是否延时关机 |
延时最长不能超过255秒 | ||||||
